LEDライトパネルの図面・寸法
(LED Light Panel)
弊社のLEDライトパネルの特徴は均斉度です。板面の輝度均一度80%以上の各製品専用のオリジナル導光板を使用しております。
導光板は1方向(片方向型)・2方向(両方向型)・周囲4方(四方向型)です。
LEDチップの色温度は、昼光色6500K・昼白色5000K・白色4000K・電球色3000Kが選べます。
LEDライトパネルの種類と寸法、製品図面(PDF)は下記一覧表をご参考にして下さい。製品図面のDXFファイルをご希望の場合にはお問合せ下さい。
1.LEDライトパネルの種類

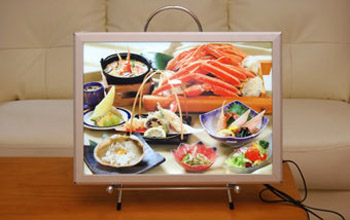

標準SFR23型

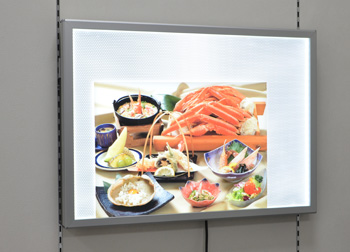

A2G-L2116-LF34HR/SV裏面金具壁付
屋内クロームLF31H型(A2G-L2116-LF31H)
屋内用SFR28型黒色(A1G-L2116-SFR28/BK)

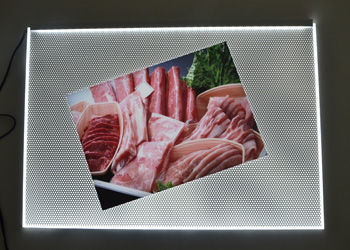

LEDライトシート B3-L1113-LS8)

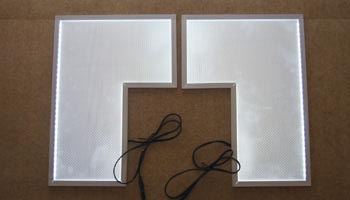

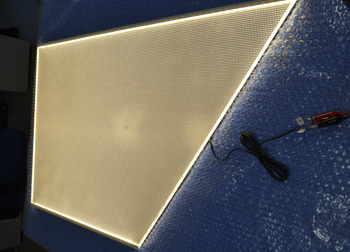

モジュール8t型(変形)
製 品 種 類 |
LEDライトパネル各種製品仕様一覧表 |
|||||
ライトパネルタイプ |
||||||

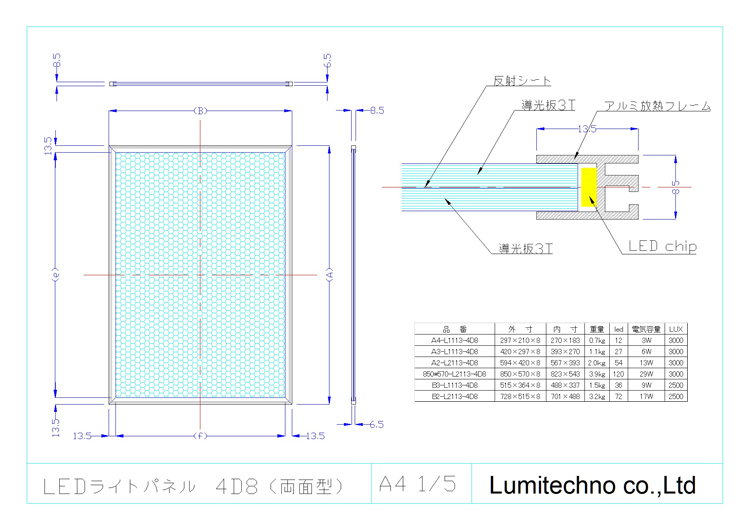

両面型ライトパネル |
||||||
シートモジュールタイプ |
2.LEDライトパネルの種類別図面
3.LEDライトパネルの種類別寸法・図面
図面はPDFファイルです。DXFファイルでの図面が入用の場合はメールでご連絡ください。添付ファイルにて提供させて頂きます。

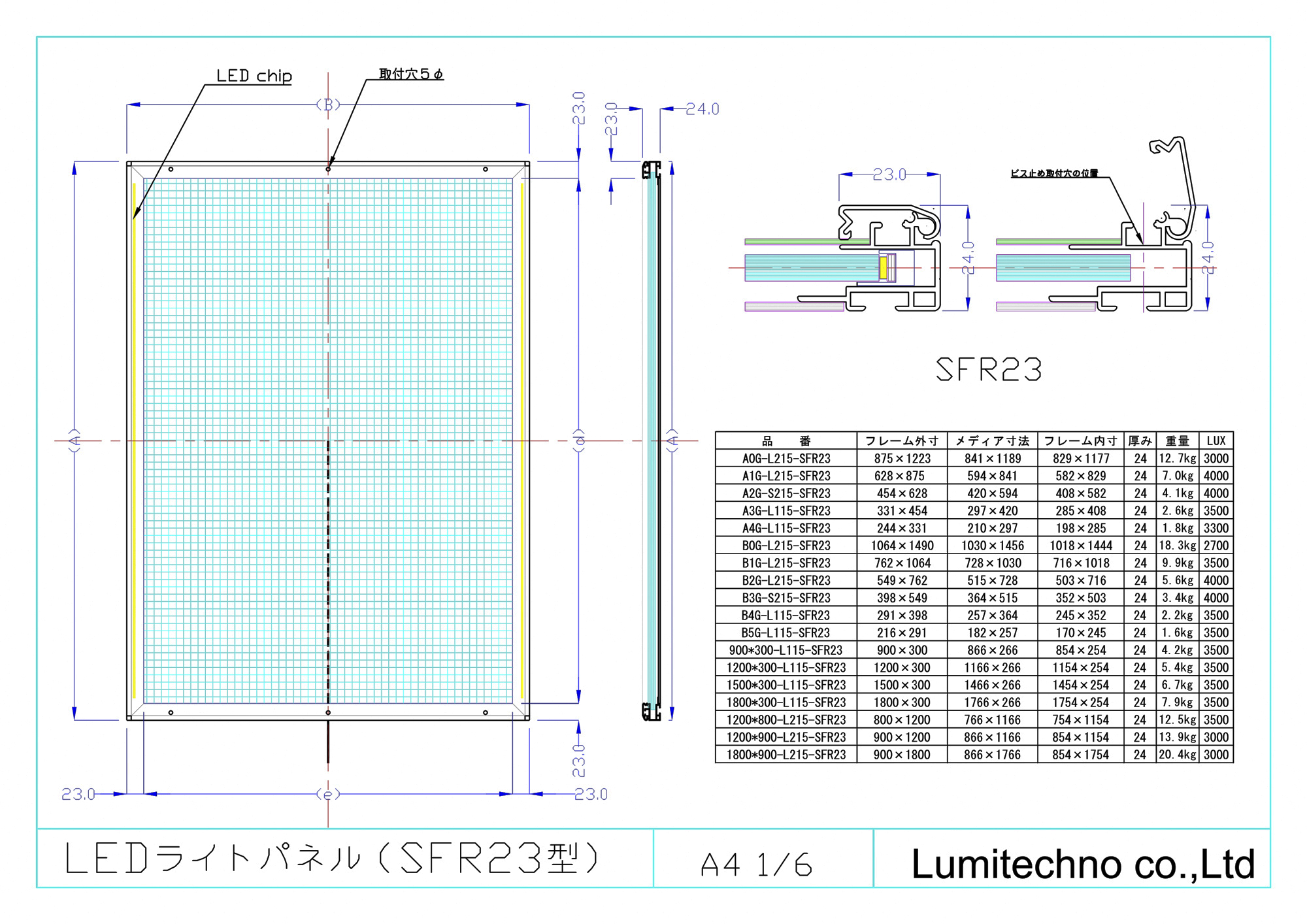

SFR23型(コーナーラウンド処理仕様)ACアダプター別<フレーム幅23mm厚み24mm 色:シルバー色/黒色> | |||||||||||||||
LEDライトパネルSFR23 幅23mm厚24mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |
SFR23図面 | ||||
LUX | 標準 | 壁付 | |||||||||||||
A4 | A4G-L115-SFR23 | 244×331 | 210×297 | 198×285 | 23 | 24 | 18 | 長手 | 1.5kg | 3500 | 4W | 12V1.5A | A4-G | A4GR | |
A3 | A3G-L115-SFR23 | 331×454 | 297×420 | 285×408 | 23 | 24 | 27 | 長手 | 2.2kg | 3500 | 6W | 12V1.5A | A3-G | A3GR | |
A2 | A2G-S215-SFR23 | 454×628 | 420×594 | 408×582 | 23 | 24 | 54 | 短手2 | 4.4kg | 4000 | 13W | 12V3A | A2-G | A2GR | |
A1 | A1G-L215-SFR23 | 628×875 | 594×841 | 582×829 | 23 | 24 | 108 | 長手2 | 7.6kg | 4000 | 26W | 12V3A | A1-G | A1GR | |
A0 | A0G-L215-SFR23 | 875×1223 | 841×1189 | 829×1177 | 23 | 24 | 156 | 長手2 | 14.0kg | 3000 | 37W | 12V5A | A0-G | A0GR | |
B5 | B5G-L115-SFR23 | 216×291 | 182×257 | 170×245 | 23 | 24 | 15 | 長手 | 1.4kg | 3500 | 4W | 12V1.5A | B5-G | B5GR | |
B4 | B4G-L115-SFR23 | 291×398 | 257×364 | 245×352 | 23 | 24 | 21 | 長手 | 2.3kg | 3500 | 5W | 12V1.5A | B4-G | B4GR | |
B3 | B3G-S215-SFR23 | 398×549 | 364×515 | 352×503 | 23 | 24 | 42 | 短手2 | 3.6kg | 4000 | 10W | 12V1.5A | B3-G | B3GR | |
B2 | B2G-L215-SFR23 | 549×762 | 515×728 | 503×716 | 23 | 24 | 90 | 長手2 | 6.1kg | 4000 | 22W | 12V3A | B2-G | B2GR | |
B1 | B1G-L215-SFR23 | 762×1064 | 728×1030 | 716×1018 | 23 | 24 | 132 | 長手2 | 10.9kg | 3500 | 32W | 12V5A | B1-G | B1GR | |
500*500-L215-SFR23 | 500×500 | 466×466 | 454×454 | 23 | 24 | 60 | 長手2 | 4.0kg | 4000 | 14W | 12V3A | 5050 | 5050R | ||
600*600-L215-SFR23 | 600×600 | 566×566 | 554×554 | 23 | 24 | 72 | 長手2 | 5.3kg | 4000 | 17W | 12V3A | 6060 | 6060R | ||
700*700-L215-SFR23 | 700×700 | 666×666 | 654×654 | 23 | 24 | 84 | 長手2 | 6.9kg | 3000 | 20W | 12V3A | 7070 | 7070R | ||
800*800-L215-SFR23 | 800×800 | 766×766 | 754×754 | 23 | 24 | 96 | 長手2 | 8.7kg | 2800 | 23W | 12V3A | 8080 | 8080R | ||
900*900-L215-SFR23 | 900×900 | 866×866 | 854×854 | 23 | 24 | 114 | 長手2 | 12.5kg | 2600 | 27W | 12V5A | 9090 | 9090R | ||
900*300-L115-SFR23 | 900×300 | 868×268 | 854×254 | 23 | 24 | 57 | 長手 | 4.5kg | 3500 | 14W | 12V3A | 9030 | 9030R | ||
1200*300-L115-SFR23 | 1200×300 | 1168×268 | 1154×254 | 23 | 24 | 75 | 長手 | 5.8kg | 3500 | 18W | 12V3A | 1230 | 1230R | ||
900*400-L115-SFR23 | 900×400 | 868×368 | 854×354 | 23 | 24 | 57 | 長手 | 5.0kg | 2700 | 14W | 12V3A | 9040 | 9040R | ||
1200*400-L115-SFR23 | 1200×400 | 1168×368 | 1154×354 | 23 | 24 | 75 | 長手 | 7.4kg | 2700 | 18W | 12V3A | 1240 | 1240R | ||
1200*800-L215-SFR23 | 1200×800 | 1168×768 | 1154×754 | 23 | 24 | 150 | 長手2 | 15.0kg | 2800 | 36W | 12V5A | 1280 | 1280R | ||
1200*900-L215-SFR23 | 1200×900 | 1168×868 | 1154×854 | 23 | 24 | 150 | 長手2 | 16.6kg | 2600 | 36W | 12V5A | 1290 | 1290R | ||

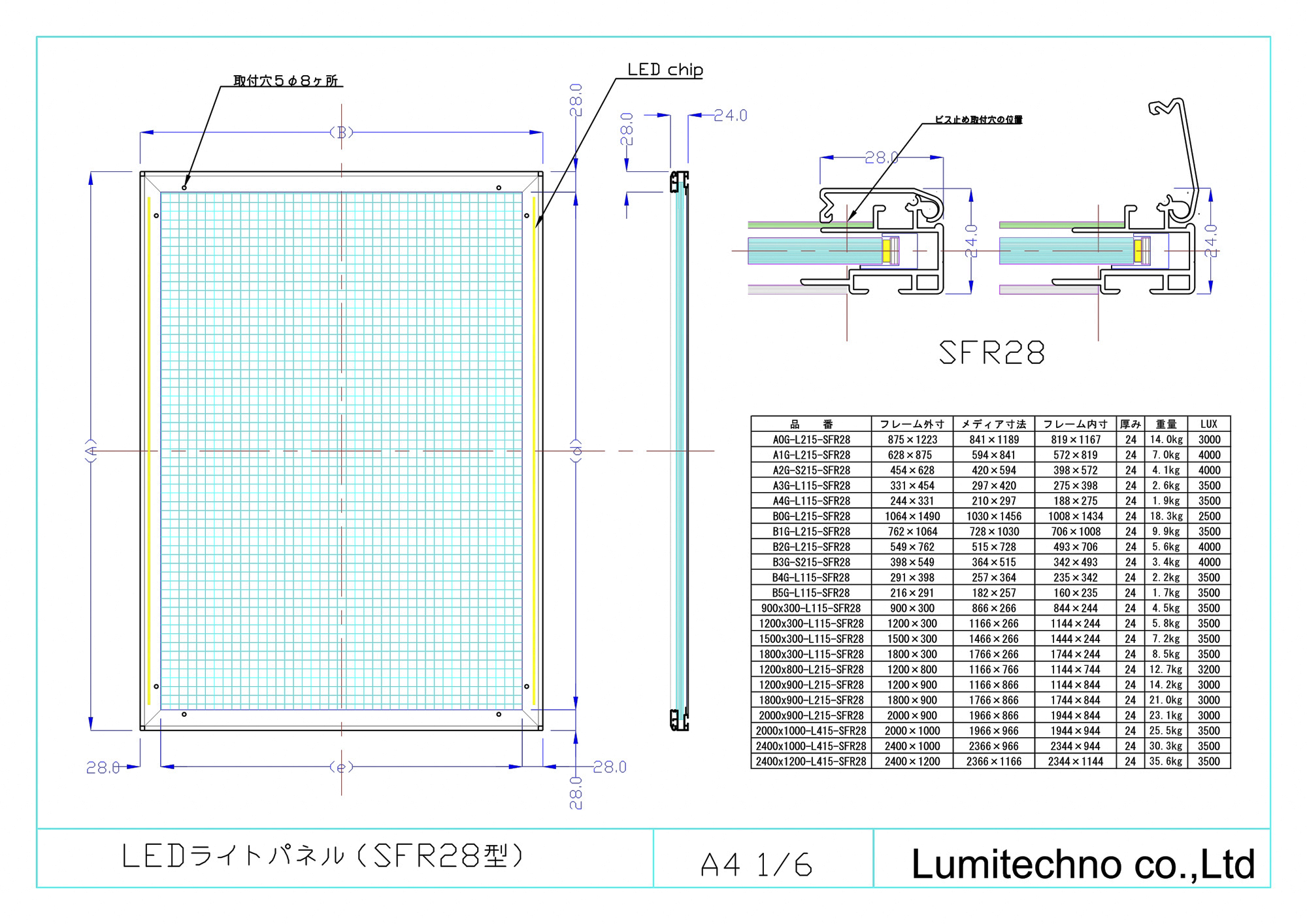

SFR28型(コーナーラウンド処理仕様ACアダプター別<フレーム幅28mm厚み24mm 色:シルバー色/黒色>
周囲4方向に取付穴を開けられます。(壁付用) |
|||||||||||||||
LEDライトパネルSFR28 幅28mm厚24mm |
外寸 | メディア | 内寸 | 幅 |
厚 |
LED | 重 量 |
照度 LUX |
消費 電力 |
推奨 電源 |
SFR28図面 | ||||
A0 | A0G-L215-SFR28 | 875×1223 | 841×1189 | 819×1167 | 28 | 24 | 156 | 12.7kg | 3000 | 37W | 12V5A | A0G-28R | |||
A1 | A1G-L215-SFR28 | 628×875 | 594×841 | 572×819 | 28 | 24 | 108 | 7.0kg | 4000 | 26W | 12V3A | A1G-28R | |||
A2 | A2G-S215-SFR28 | 454×628 | 420×594 | 398×572 | 28 | 24 | 54 | 4.1kg | 4000 | 13W | 12V3A | A2G-28R | |||
A3 | A3G-L115-SFR28 | 331×454 | 297×420 | 275×398 | 28 | 24 | 27 | 2.6kg | 3500 | 6W | 12V1.5A | A3G-28R | |||
A4 | A4G-L115-SFR28 | 244×331 | 210×297 | 188×275 | 28 | 24 | 18 | 1.8kg | 3500 | 4W | 12V1.5A | A4G-28R | |||
B0 | B0G-L415-SFR28 | 1064×1490 | 1030×1456 | 1008×1434 | 28 | 24 | 324 | 18.3kg | 4000 | 78W | 12V12.5A | B0G-28R | |||
B1 | B1G-L215-SFR28 | 762×1064 | 728×1030 | 706×1008 | 28 | 24 | 132 | 9.9kg | 3500 | 32W | 12V5A | B1G-28R | |||
B2 | B2G-L215-SFR28 | 549×762 | 515×728 | 493×706 | 28 | 24 | 90 | 5.6kg | 4000 | 22W | 12V3A | B2G-28R | |||
B3 | B3G-S215-SFR28 | 398×549 | 364×515 | 342×493 | 28 | 24 | 42 | 3.4kg | 4000 | 10W | 12V1.5A | B3G-28R | |||
B4 | B4G-L115-SFR28 | 291×398 | 257×364 | 235×342 | 28 | 24 | 21 | 2.4kg | 3500 | 5W | 12V1.5A | B4G-28R | |||
500*500-L215-SFR28 | 500×500 | 466×466 | 444×444 | 28 | 24 | 60 | 4.4kg | 4000 | 14W | 12V3A | 500×500-SFR28 | ||||
600*600-L215-SFR28 | 600×600 | 566×566 | 544×544 | 28 | 24 | 72 | 5.8kg | 4000 | 17W | 12V3A | 600×600-SFR28 | ||||
700*700-L2113-SFR28 | 700×700 | 666×666 | 644×644 | 28 | 24 | 84 | 7.4kg | 3000 | 20W | 12V3A | 700×700-SFR28 | ||||
800*800-L2113-SFR28 | 800×800 | 766×766 | 744×744 | 28 | 24 | 96 | 9.3kg | 2800 | 23W | 12V3A | 800×800-SFR28 | ||||
900*900-L2113-SFR28 | 900×900 | 866×866 | 844×844 | 28 | 24 | 114 | 11.5kg | 2600 | 27W | 12V5A | 900×900-SFR28 | ||||
600*400-S215-SFR28 | 600×400 | 566×366 | 544×344 | 28 | 24 | 42 | 3.9kg | 4000 | 10W | 12V1.5A | 600×400-SFR28 | ||||
700*400-S215-SFR28 | 700×400 | 666×366 | 644×344 | 28 | 24 | 42 | 4.4kg | 3000 | 10W | 12V1.5A | 700×400-SFR28 | ||||
800*400-L115-SFR28 | 800×400 | 766×366 | 744×344 | 28 | 24 | 48 | 5.1kg | 2700 | 12W | 12V1.5A | 800×400-SFR28 | ||||
900*400-L115-SFR28 | 900×400 | 866×366 | 844×344 | 28 | 24 | 57 | 5.7kg | 2700 | 14W | 12V3A | 900×400-SFR28 | ||||
600*500-L215-SFR28 | 600×500 | 566×466 | 544×444 | 28 | 24 | 72 | 4.8kg | 4000 | 17W | 12V3A | 600×500-SFR28 | ||||
700*500-L215-SFR28 | 700×500 | 666×466 | 644×444 | 28 | 24 | 84 | 5.3kg | 4000 | 20W | 12V3A | 700×500-SFR28 | ||||
800*500-L215-SFR28 | 800×500 | 766×466 | 744×444 | 28 | 24 | 96 | 6.0kg | 4000 | 23W | 12V3A | 800×500-SFR28 | ||||
900*500-L215-SFR28 | 900×500 | 866×466 | 844×444 | 28 | 24 | 114 | 6.8kg | 4000 | 27W | 12V5A | 900×500-SFR28 | ||||
700*600-L215-SFR28 | 700×600 | 666×566 | 644×544 | 28 | 24 | 84 | 6.3kg | 3500 | 20W | 12V3A | 700×600-SFR28 | ||||
800*600-L215-SFR28 | 800×600 | 766×566 | 744×544 | 28 | 24 | 96 | 7.1kg | 3500 | 23W | 12V3A | 800×600-SFR28 | ||||
900*600-L215-SFR28 | 900×600 | 866×566 | 844×544 | 28 | 24 | 114 | 7.9kg | 3500 | 27W | 12V5A | 900×600-SFR28 | ||||
800*700-L215-SFR28 | 800×700 | 766×666 | 744×644 | 28 | 24 | 96 | 8.1kg | 3000 | 23W | 12V3A | 800×700-SFR28 | ||||
900*700-L215-SFR28 | 900×700 | 866×666 | 844×644 | 28 | 24 | 114 | 8.9kg | 3000 | 27W | 12V5A | 900×700-SFR28 | ||||
900*800-L215-SFR28 | 900×800 | 866×766 | 844×744 | 28 | 24 | 114 | 9.9kg | 2700 | 27W | 12V5A | 900×800-SFR28 | ||||
1000*300-L115-SFR28 | 1000×300 | 966×266 | 944×244 | 28 | 24 | 63 | 4.9kg | 3500 | 15W | 12V3A | 1000×300-SFR28 | ||||
1000*400-L115-SFR28 | 1000×400 | 966×366 | 944×344 | 28 | 24 | 63 | 6.1kg | 2700 | 15W | 12V3A | 1000×400-SFR28 | ||||
1000*500-L215-SFR28 | 1000×500 | 966×466 | 944×444 | 28 | 24 | 126 | 7.3Kg | 4000 | 30W | 12V5A | 1000×500-SFR28 | ||||
1000*600-L215-SFR28 | 1000×600 | 966×566 | 944×544 | 28 | 24 | 126 | 8.5kg | 4000 | 30W | 12V5A | 1000×600-SFR28 | ||||
1000*700-L215-SFR28 | 1000×700 | 966×666 | 944×644 | 28 | 24 | 126 | 9.8kg | 3000 | 30W | 12V5A | 1000×700-SFR28 | ||||
1000*800-L215-SFR28 | 1000×800 | 966×766 | 944×744 | 28 | 24 | 126 | 11.0kg | 2700 | 30W | 12V5A | 1000×800-SFR28 | ||||
1200*300-L115-SFR28 | 1200×300 | 1166×266 | 1144×244 | 28 | 24 | 75 | 5.8kg | 3500 | 18W | 12V3A | 1200×300-SFR28 | ||||
1200*400-L115-SFR28 | 1200×400 | 1166×366 | 1144×344 | 28 | 24 | 75 | 7.3kg | 2700 | 18W | 12V3A | 1200×400-SFR28 | ||||
1200*500-L215-SFR28 | 1200×500 | 1166×466 | 1144×444 | 28 | 24 | 150 | 8.7kg | 4000 | 36W | 12V5A | 1200×500-SFR28 | ||||
1200*600-L215-SFR28 | 1200×600 | 1166×566 | 1144×544 | 28 | 24 | 150 | 10.1kg | 4000 | 36W | 12V5A | 1200×600-SFR28 | ||||
1200*700-L215-SFR28 | 1200×700 | 1166×666 | 1144×644 | 28 | 24 | 150 | 11.5kg | 3000 | 36W | 12V5A | 1200×700-SFR28 | ||||
1200*800-L215-SFR28 | 1200×800 | 1166×766 | 1144×744 | 28 | 24 | 150 | 12.9kg | 2700 | 36W | 12V5A | 1200×800-SFR28 | ||||
1500*300-L115-SFR28 | 1500×300 | 1466×266 | 1444×244 | 28 | 24 | 96 | 7.1kg | 3500 | 23W | 12V3A | 1500×300-SFR28 | ||||
1500*400-L115-SFR28 | 1500×400 | 1466×366 | 1444×344 | 28 | 24 | 96 | 8.9kg | 2700 | 23W | 12V3A | 1500×400-SFR28 | ||||
1500*500-L215-SFR28 | 1500×500 | 1466×466 | 1444×444 | 28 | 24 | 192 | 10.7kg | 4000 | 46W | 12V8A | 1500×500-SFR28 | ||||
1500*600-L215-SFR28 | 1500×600 | 1466×566 | 1444×544 | 28 | 24 | 192 | 12.4kg | 4000 | 46W | 12V8A | 1500×600-SFR28 | ||||
1500*700-L215-SFR28 | 1500×700 | 1466×666 | 1444×644 | 28 | 24 | 192 | 14.2kg | 3000 | 46W | 12V8A | 1500×700-SFR28 | ||||
1500*800-L215-SFR28 | 1500×800 | 1466×766 | 1444×744 | 28 | 24 | 192 | 16.0kg | 2700 | 46W | 12V8A | 1500×800-SFR28 | ||||
1800*300-L115-SFR28 | 1800×300 | 1766×266 | 1744×244 | 28 | 24 | 117 | 8.5kg | 3500 | 28W | 12V5A | 1800×300-SFR28 | ||||
1800*400-L115-SFR28 | 1800×400 | 1766×366 | 1744×344 | 28 | 24 | 117 | 10.6kg | 2700 | 28W | 12V5A | 1800×400-SFR28 | ||||
1800*500-L215-SFR28 | 1800×500 | 1766×466 | 1744×444 | 28 | 24 | 234 | 12.7kg | 4000 | 56W | 12V8A | 1800×500-SFR28 | ||||
1800*600-L215-SFR28 | 1800×600 | 1766×566 | 1744×544 | 28 | 24 | 234 | 14.8kg | 4000 | 56W | 12V8A | 1800×600-SFR28 | ||||
1800*700-L215-SFR28 | 1800×700 | 1766×666 | 1744×644 | 28 | 24 | 234 | 16.9kg | 3000 | 56W | 12V8A | 1800×700-SFR28 | ||||
1800*800-L215-SFR28 | 1800×800 | 1766×766 | 1744×744 | 28 | 24 | 234 | 19.0kg | 2700 | 56W | 12V8A | 1800×800-SFR28 | ||||
1800*900-L215-SFR28 | 1800×900 | 1766×866 | 1744×844 | 28 | 24 | 234 | 21.0kg | 2500 | 56W | 12V8A | 1800×900-SFR28 | ||||
2000*900-L215-SFR28 | 2000×900 | 1966×866 | 1944×844 | 28 | 24 | 258 | 22.6.kg | 2500 | 62W | 12V8A | 2000×900-SFR28 | ||||
2100*900-L215-SFR28 | 2100×900 | 2066×866 | 2044×844 | 28 | 24 | 270 | 23.9kg | 2500 | 65W | 12V8A | 2100×900-SFR28 | ||||
2200*900-L215-SFR28 | 2200×900 | 2166×866 | 2144×844 | 28 | 24 | 282 | 24.9kg | 2500 | 68W | 12V8A | 2200×900-SFR28 | ||||
2300*900-L215-SFR28 | 2300×900 | 2266×866 | 2244×844 | 28 | 24 | 300 | 26.3kg | 2500 | 72W | 12V12.5A | 2300×900-SFR28 | ||||
2400*900-L215-SFR28 | 2400×900 | 2366×866 | 2344×844 | 28 | 24 | 312 | 27.3kg | 2500 | 74W | 12V12.5A | 2400×900-SFR28 | ||||
1000*1000-L415-SFR28 | 1000×1000 | 966×966 | 944×944 | 28 | 24 | 252 | 12.9kg | 3500 | 60W | 12V8A | 1000×1000-SFR28 | ||||
1800*1000-L415-SFR28 | 1800×1000 | 1766×966 | 1744×944 | 28 | 24 | 360 | 22.9kg | 3500 | 86W | 12V12.5A | 1800×1000-SFR28 | ||||
2000*1000-L415-SFR28 | 2000×1000 | 1966×966 | 1944×944 | 28 | 24 | 384 | 25.2kg | 3500 | 92W | 12V12.5A | 2000×1000-SFR28 | ||||
2100*1000-L415-SFR28 | 2100×1000 | 2066×966 | 2044×944 | 28 | 24 | 396 | 26.4kg | 3500 | 95W | 12V12.5A | 2100×1000-SFR28 | ||||
2200*1000-L415-SFR28 | 2200×1000 | 2166×966 | 2144×944 | 28 | 24 | 408 | 27.7kg | 3500 | 98W | 12V12.5A | 2200×1000-SFR28 | ||||
2300*1000-L415-SFR28 | 2300×1000 | 2266×966 | 2244×944 | 28 | 24 | 426 | 28.8kg | 3500 | 102W | 12V12.5A | 2300×1000-SFR28 | ||||
2400*1000-L415-SFR28 | 2400×1000 | 2366×966 | 2344×944 | 28 | 24 | 438 | 30.1kg | 3500 | 105W | 12V12.5A | 2400×1000-SFR28 | ||||
1100*1100-L415-SFR28 | 1100×1100 | 1066×1066 | 1044×1044 | 28 | 24 | 276 | 15.6kg | 3200 | 66W | 12V8A | 1100×1100-SFR28 | ||||
1800*1100-L415-SFR28 | 1800×1100 | 1766×1066 | 1744×1044 | 28 | 24 | 372 | 24.9kg | 3200 | 89W | 12V12.5A | 1800×1100-SFR28 | ||||
2000*1100-L415-SFR28 | 2000×1100 | 1966×1066 | 1944×1044 | 28 | 24 | 396 | 27.6kg | 3200 | 95W | 12V12.5A | 2000×1100-SFR28 | ||||
2100*1100-L415-SFR28 | 2100×1100 | 2066×1066 | 2044×1044 | 28 | 24 | 408 | 29.0kg | 3200 | 98W | 12V12.5A | 2100×1100-SFR28 | ||||
2200*1100-L415-SFR28 | 2200×1100 | 2166×1066 | 2144×1044 | 28 | 24 | 420 | 30.3kg | 3200 | 101W | 12V12.5A | 2200×1100-SFR28 | ||||
2300*1100-L415-SFR28 | 2300×1100 | 2266×1066 | 2244×1044 | 28 | 24 | 438 | 31.6kg | 3200 | 105W | 12V12.5A | 2300×1100-SFR28 | ||||
2400*1100-L415-SFR28 | 2400×1100 | 2366×1066 | 2344×1044 | 28 | 24 | 450 | 32.9kg | 3200 | 108W | 12V12.5A | 2400×1100-SFR28 | ||||
1200*1200-L415-SFR28 | 1200×1200 | 1166×1166 | 1144×1144 | 28 | 24 | 300 | 18.6kg | 3000 | 72W | 12V12.5A | 1200×1200-SFR28 | ||||
1500*1200-L415-SFR28 | 1500×1200 | 1466×1166 | 1444×1144 | 28 | 24 | 342 | 23.8kg | 3000 | 82W | 12V12.5A | 1500×1200-SFR28 | ||||
1800*1200-L415-SFR28 | 1800×1200 | 1766×1166 | 1744×1144 | 28 | 24 | 384 | 27.5kg | 3000 | 92W | 12V12.5A | 1800×1200-SFR28 | ||||
2000*1200-L415-SFR28 | 2000×1200 | 1966×1166 | 1944×1144 | 28 | 24 | 408 | 30.0kg | 3000 | 98W | 12V12.5A | 2000×1200-SFR28 | ||||
2100*1200-L415-SFR28 | 2100×1200 | 2066×1166 | 2044×1144 | 28 | 24 | 420 | 31.2kg | 3000 | 101W | 12V12.5A | 2100×1200-SFR28 | ||||
2200*1200-L415-SFR28 | 2200×1200 | 2166×1166 | 2144×1144 | 28 | 24 | 432 | 32.8kg | 3000 | 104W | 12V12.5A | 2200×1200-SFR28 | ||||
2300*1200-L415-SFR28 | 2300×1200 | 2266×1166 | 2244×1144 | 28 | 24 | 450 | 33.7kg | 3000 | 108W | 12V12.5A | 2300×1200-SFR28 | ||||
2400*1200-L415-SFR28 | 2400×1200 | 2366×1166 | 2344×1144 | 28 | 24 | 462 | 35.6kg | 3000 | 111W | 12V12.5A | 2400×1200-SFR28 | ||||

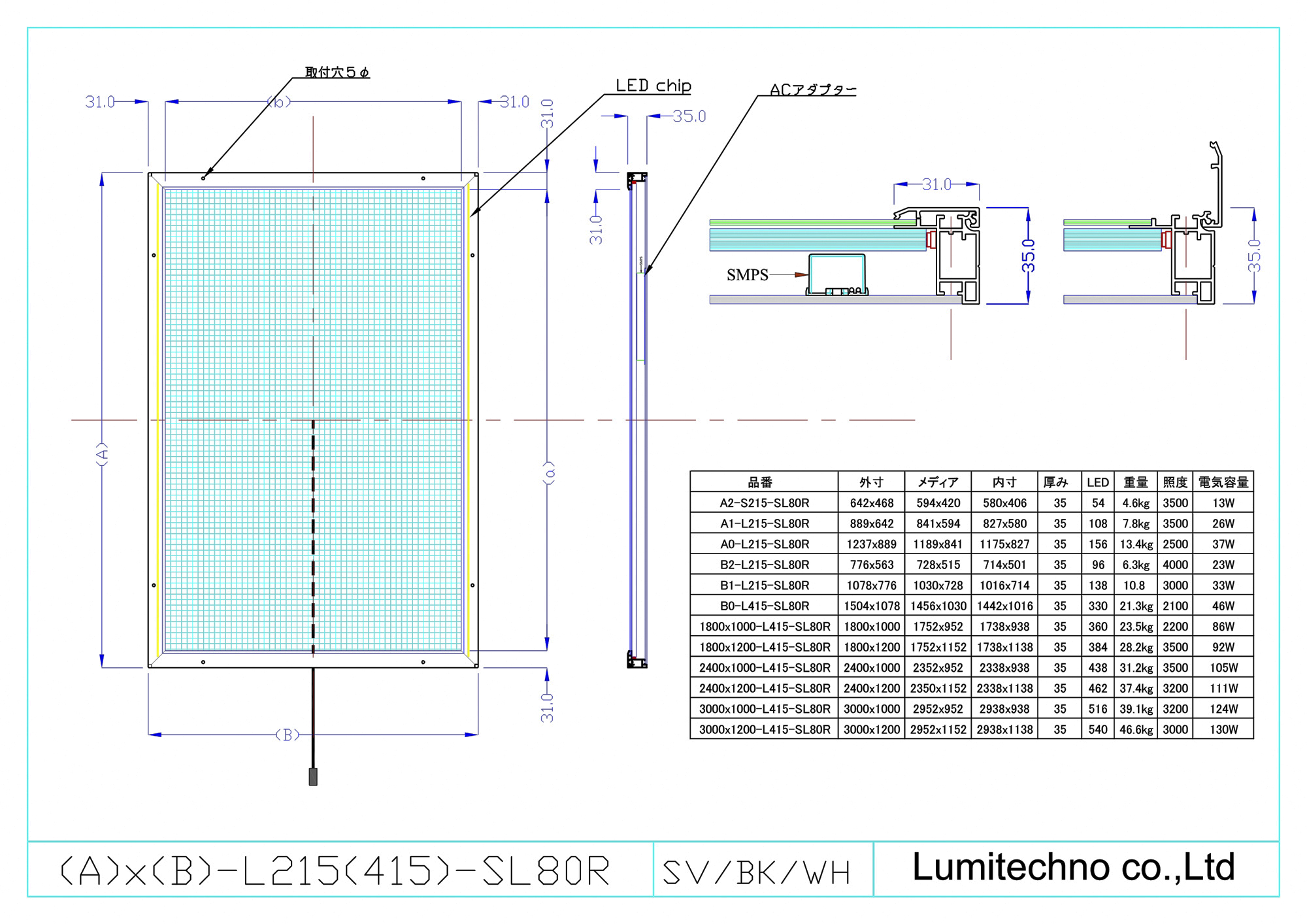

SL80型 ACアダプター内蔵<フレーム幅31mm厚み35mm 色:シルバー色/黒色/白色>
周囲4方向に取付穴を開けられます。(壁付用) |
|||||||||||||||
LEDライトパネルSL80 幅31mm厚35mm |
外寸 | メディア | 内寸 | 幅 |
厚 |
LED | 重 量 |
照度 | 電力 | 推奨 電源 |
SL80図面 | ||||
LUX | 壁付 | ||||||||||||||
A2 | A2-S215-SL80R | 642×468 | 594×420 | 580×406 | 31 | 35 | 54 | 5.0kg | 4000 | 13W | 内蔵 | A2-SL80 | |||
A1 | A1-L215-SL80R | 889×642 | 841×594 | 827×580 | 31 | 35 | 108 | 8.5kg | 4000 | 26W | 内蔵 | A1-SL80 | |||
A0 | A0-L215-SL80R | 1237×889 | 1189×841 | 1175×8275 | 31 | 35 | 156 | 15.2kg | 2700 | 37W | 内蔵 | A0-SL80 | |||
B2 | B2-L215-SL80R | 776×563 | 728×515 | 714×501 | 31 | 35 | 96 | 6.1kg | 4000 | 23W | 内蔵 | B2-SL80 | |||
B1 | B1-L215-SL80R | 1078×776 | 1030×728 | 1016×714 | 31 | 35 | 138 | 10.9kg | 3500 | 33W | 内蔵 | B1-SL80 | |||
B0 | B0-L415-SL80R | 1504×1078 | 1456×1030 | 1442×1016 | 31 | 35 | 330 | 20.7kg | 4000 | 79W | 内蔵 | B0-SL80 | |||
1800x1000-L415-SL80R | 1800×1000 | 1752×952 | 17382×938 | 31 | 35 | 360 | 22.9kg | 4000 | 86W | 内蔵 | 1800x1000-SL80 | ||||
1800x1200-L415-SL80R | 1800×1200 | 1752×1152 | 1738×1138 | 31 | 35 | 390 | 27.1kg | 3500 | 94W | 内蔵 | 1800x1200-SL80 | ||||
2400x1000-L415-SL80R | 2400×1000 | 2352×952 | 2338×938 | 31 | 35 | 438 | 30.2kg | 4000 | 105W | 内蔵 | 2400x1000-SL80 | ||||
2400x1200-L415-SL80R | 2400×1200 | 2352×1152 | 2338×1138 | 31 | 35 | 468 | 35.7kg | 3500 | 112W | 内蔵 | 2400x1200-SL80 | ||||
3000x1000-L415-SL80R | 3000×1000 | 2952×952 | 2938×938 | 31 | 35 | 516 | 37.5kg | 3500 | 124W | 内蔵 | 3000x1000-SL80 | ||||
3000x1200-L415-SL80R | 3000×1200 | 2952×1152 | 2938×1138 | 31 | 35 | 546 | 44.3kg | 3000 | 131W | 内蔵 | 3000x1200-SL80 | ||||

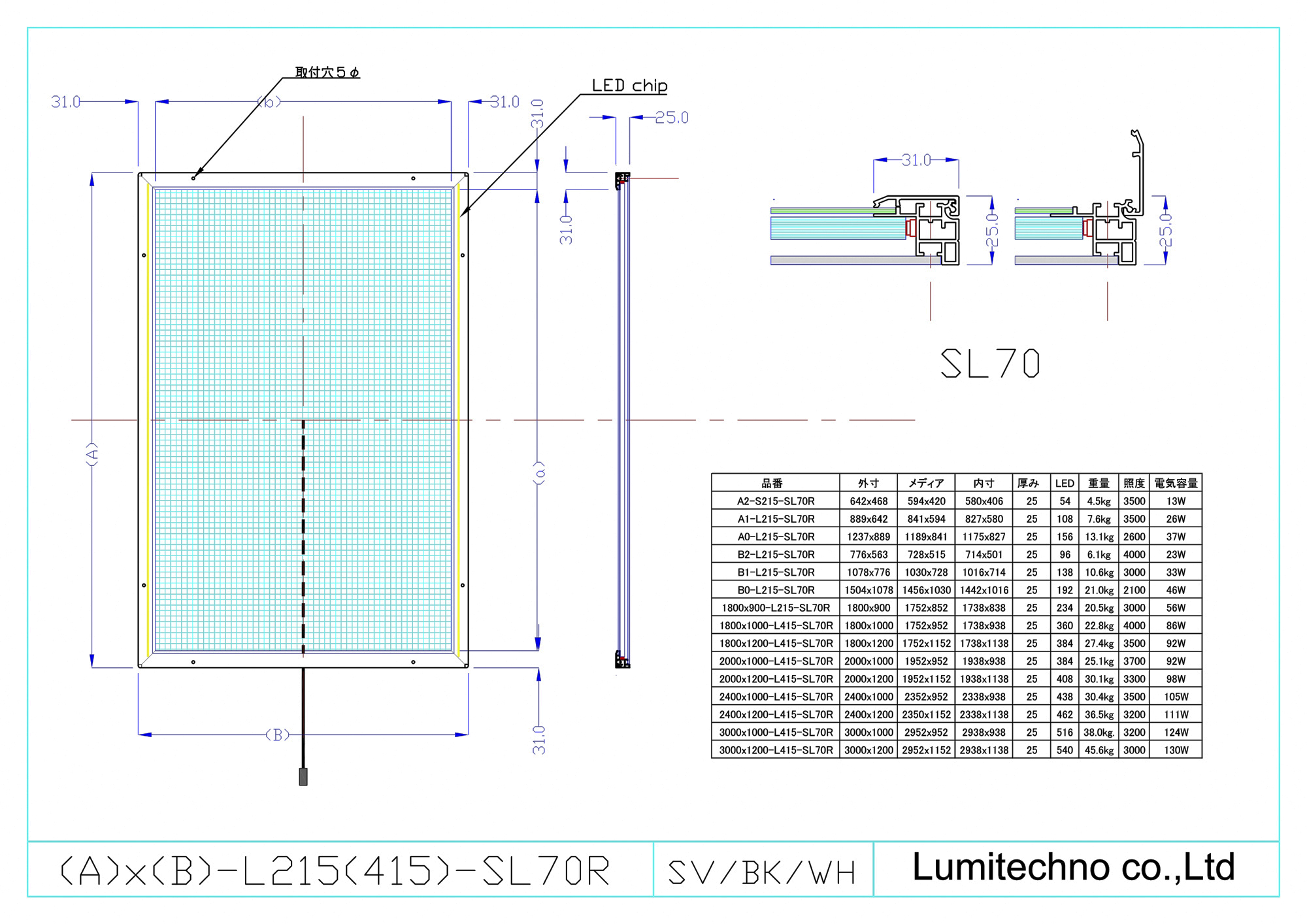

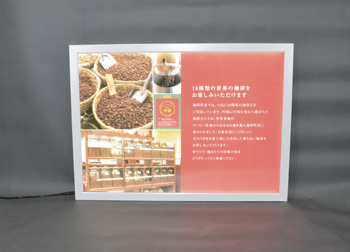

SL70型 ACアダプター別<フレーム幅31mm厚み25mm 色:シルバー色/黒色/白色>
周囲4方向に取付穴を開けられます。(壁付用) |
|||||||||||||||
LEDライトパネルSL70 幅31mm厚25mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |
SL70図面 | ||||
LUX | 壁付 | ||||||||||||||
A2 | A2-S215-SL70R | 642×468 | 594×420 | 580×406 | 31 | 25 | 54 | 4.0kg | 4000 | 13W | 12V3A | A2-SL70 | |||
A1 | A1-L215-SL70R | 889×642 | 841×594 | 827×580 | 31 | 25 | 108 | 7.0kg | 4000 | 26W | 12V3A | A1-SL70 | |||
A0 | A0-L215-SL70R | 1237×889 | 1189×841 | 1175×8275 | 31 | 25 | 156 | 13.4kg | 2700 | 37W | 12V5A | A0-SL70 | |||
B2 | B2-L215-SL70R | 776×563 | 728×515 | 714×501 | 31 | 25 | 96 | 5.0kg | 4000 | 23W | 12V3A | B2-SL70 | |||
B1 | B1-L215-SL70R | 1078×776 | 1030×728 | 1016×714 | 31 | 25 | 138 | 10.0kg | 3500 | 33W | 12V5A | B1-SL70 | |||
B0 | B0-L415-SL70R | 1504×1078 | 1456×1030 | 1442×1016 | 31 | 25 | 330 | 20.0kg | 4000 | 79W | 12V12.5A | B0-SL70 | |||
1800x1000-L415-SL70R | 1800×1000 | 1752×952 | 17382×938 | 31 | 25 | 360 | 24.9kg | 4000 | 86W | 12V12.5A | 1800x1000-SL70 | ||||
1800x1200-L415-SL70R | 1800×1200 | 1752×1152 | 1738×1138 | 31 | 25 | 390 | 27.5kg | 3500 | 94W | 12V12.5A | 1800x1200-SL70 | ||||
2400x1000-L415-SL70R | 2400×1000 | 2352×952 | 2338×938 | 31 | 25 | 438 | 30.1kg | 4000 | 105W | 12V12.5A | 2400x1000-SL70 | ||||
2400x1200-L415-SL70R | 2400×1200 | 2352×1152 | 2338×1138 | 31 | 25 | 468 | 35.6kg | 3500 | 112W | 12V12.5A | 2400x1200-SL70 | ||||
3000x1000-L415-SL70R | 3000×1000 | 2952×952 | 2938×938 | 31 | 25 | 516 | 37.5kg | 3500 | 124W | 12V16A | 3000x1000-SL70 | ||||
3000x1200-L415-SL70R | 3000×1200 | 2952×1152 | 2938×1138 | 31 | 25 | 546 | 44.3kg | 3000 | 131W | 12V16A | 3000x1200-SL70 | ||||

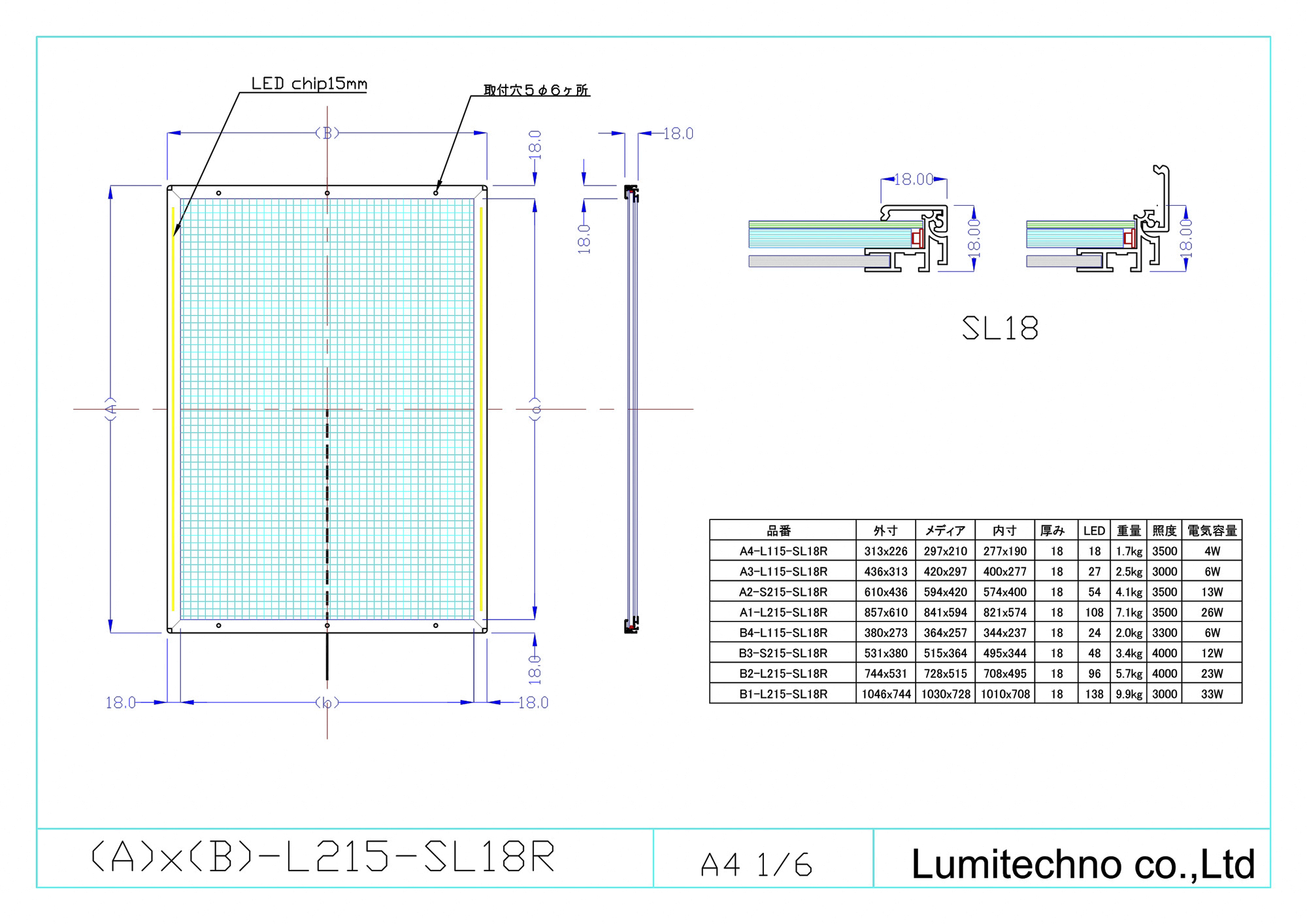

SL18型 ACアダプター別<フレーム幅18mm厚み18mm 色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSL18 幅18mm厚18mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |
SL18図面 | ||||
LUX | 壁付 | ||||||||||||||
A4 | A4-L115-SL18R | 313×226 | 297×210 | 277×190 | 18 | 18 | 18 | 1.6kg | 3500 | 4W | 12V1.5A | A4-SL18 | |||
A3 | A3-L115-SL18R | 436×313 | 420×297 | 400×277 | 18 | 18 | 27 | 2.5kg | 3000 | 6W | 12V1.5A | A3-SL18 | |||
A2 | A2-S215-SL18R | 610×436 | 594×420 | 574×400 | 18 | 18 | 54 | 4.0kg | 3500 | 13W | 12V3A | A2-SL18 | |||
A1 | A1-L215-SL18R | 857×610 | 841×594 | 821×574 | 18 | 18 | 108 | 7.0kg | 3500 | 26W | 12V3A | A1-SL18 | |||
B4 | B4-L115-SL18R | 380×273 | 364×257 | 344×237 | 18 | 18 | 48 | 2.0kg | 3300 | 6W | 12V1.5A | B4-SL18 | |||
B3 | B3-S215-SL18R | 531×380 | 515×364 | 495×344 | 18 | 18 | 48 | 3.0kg | 4000 | 12W | 12V1.5A | B3-SL18 | |||
B2 | B2-L215-SL18R | 744×531 | 728×515 | 708×495 | 18 | 18 | 96 | 5.0kg | 4000 | 23W | 12V3A | B2-SL18 | |||
B1 | B1-L215-SL18R | 1046×744 | 1030×728 | 1010×708 | 18 | 18 | 138 | 10.0kg | 3000 | 33W | 12V5A | B1-SL18 | |||

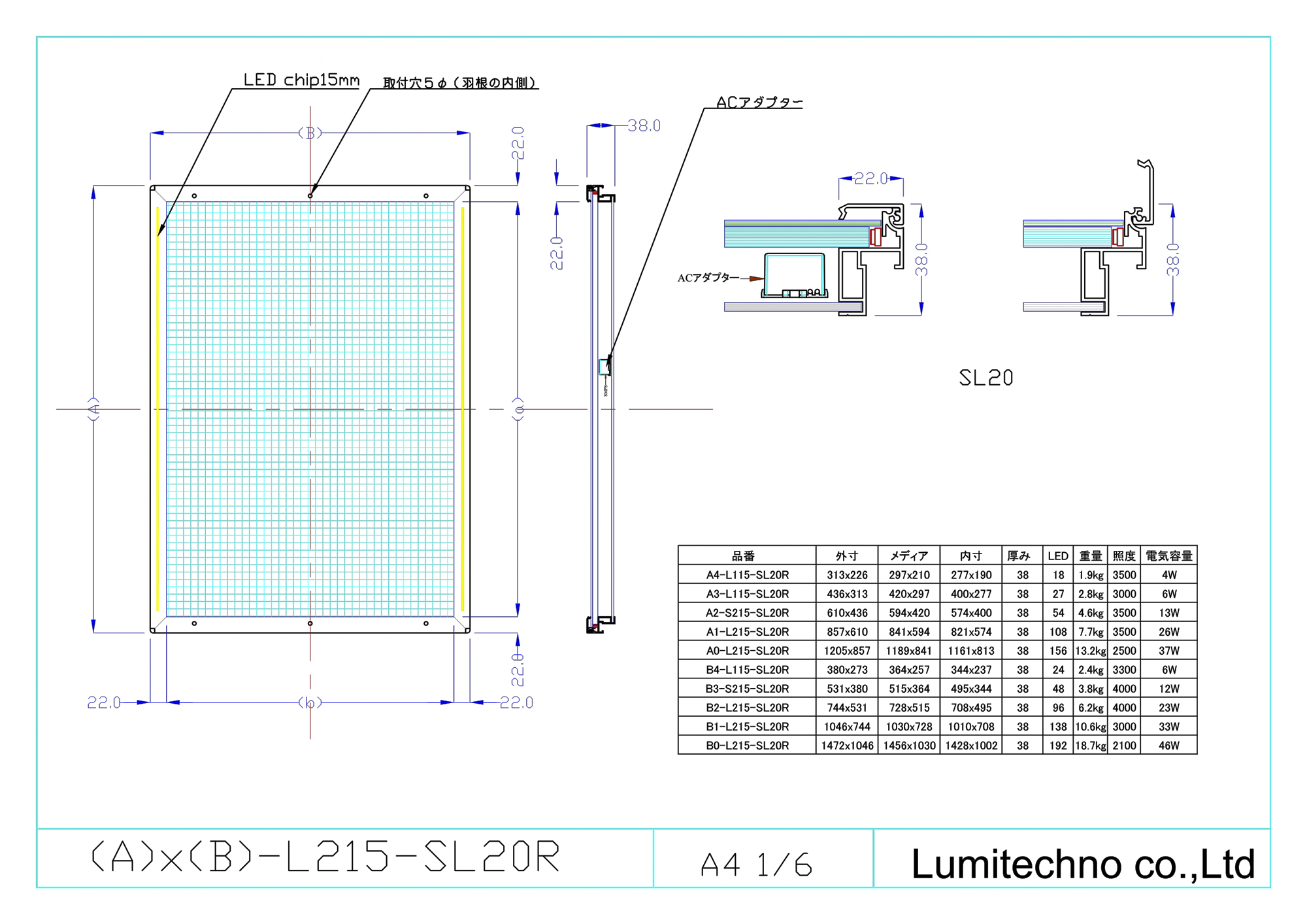

SL20型 半埋込型 ACアダプター内蔵<フレーム幅22mm厚み38mm><色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSL20 幅22mm厚38mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |
SL20図面 | ||||
LUX | 壁付 | ||||||||||||||
A4 | A4-L115-SL20R | 313×226 | 297×210 | 277×190 | 22 | 38 | 18 | 1.6kg | 3500 | 4W | 内蔵 | A4-SL20 | |||
A3 | A3-L115-SL20R | 436×313 | 420×297 | 400×277 | 22 | 38 | 27 | 2.5kg | 3000 | 6W | 内蔵 | A3-SL20 | |||
A2 | A2-S215-SL20R | 610×436 | 594×420 | 574×400 | 22 | 38 | 54 | 4.0kg | 3500 | 13W | 内蔵 | A2-SL20 | |||
A1 | A1-L215-SL20R | 857×610 | 841×594 | 821×574 | 22 | 38 | 108 | 7.0kg | 2600 | 26W | 内蔵 | A1-SL20 | |||
A0 | A0-L215-SL20R | 1205×857 | 1189×841 | 1161×813 | 22 | 38 | 156 | 13.4kg | 2500 | 37W | 内蔵 | A0-SL20 | |||
B4 | B4-L115-SL20R | 380×273 | 515×364 | 344×237 | 22 | 38 | 24 | 2.0kg | 3300 | 6W | 内蔵 | B4-SL20 | |||
B3 | B3-S215-SL20R | 531×380 | 515×364 | 495×344 | 22 | 38 | 48 | 3.0kg | 4000 | 12W | 内蔵 | B3-SL20 | |||
B2 | B2-L215-SL20R | 744×531 | 728×515 | 708×495 | 22 | 38 | 96 | 5.0kg | 4000 | 23W | 内蔵 | B2-SL20 | |||
B1 | B1-L215-SL20R | 1046×744 | 1030×728 | 1010×708 | 22 | 38 | 138 | 10.0kg | 3000 | 33W | 内蔵 | B1-SL20 | |||
B0 | B0-L215-SL20R | 1472×1046 | 1456×1030 | 1428×1002 | 22 | 38 | 192 | 17.9kg | 2100 | 46W | 内蔵 | B0-SL20 | |||
SL21型 ACアダプター内蔵<フレーム幅22mm厚み38mm 色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSL21 幅22mm厚38mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |

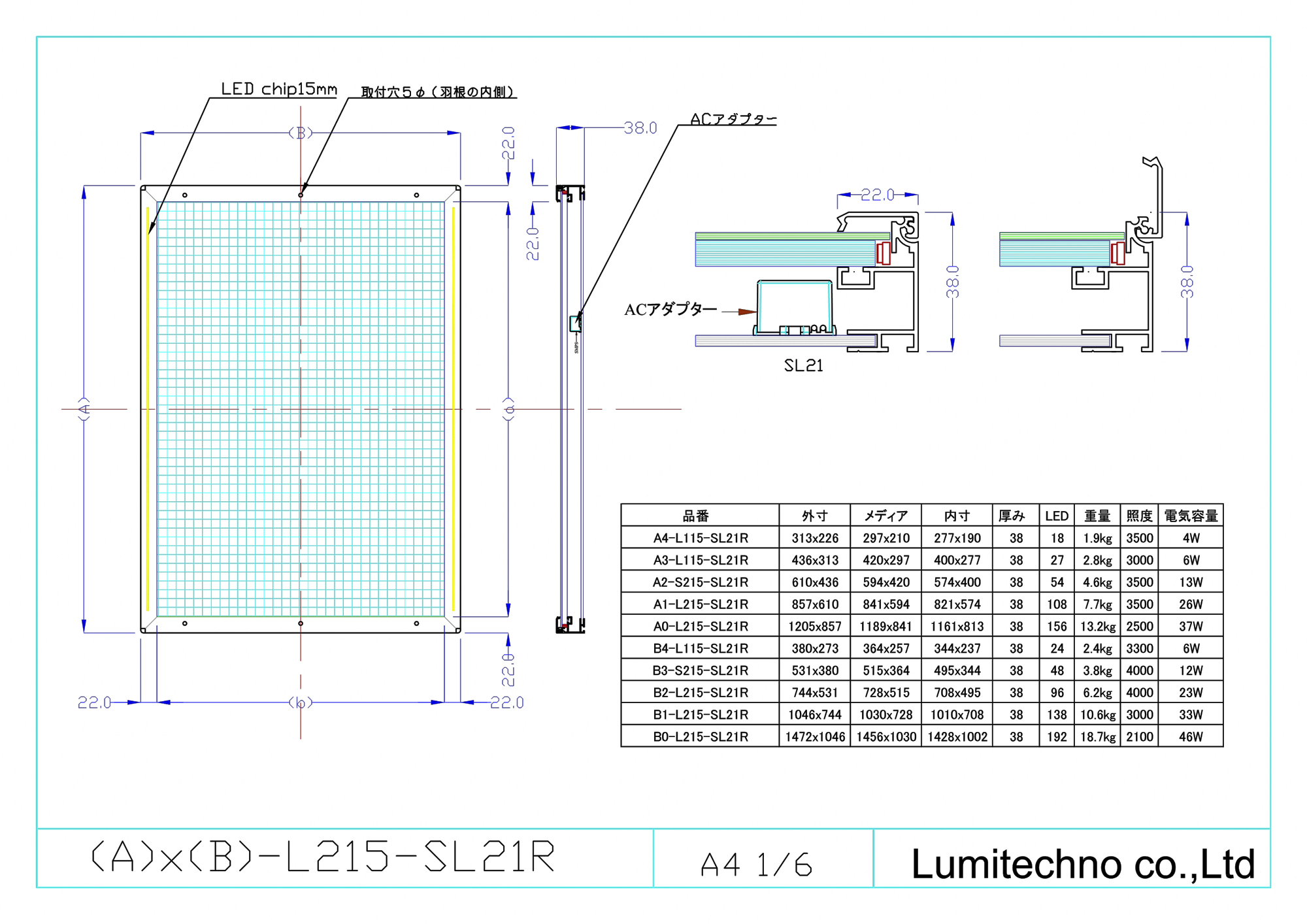

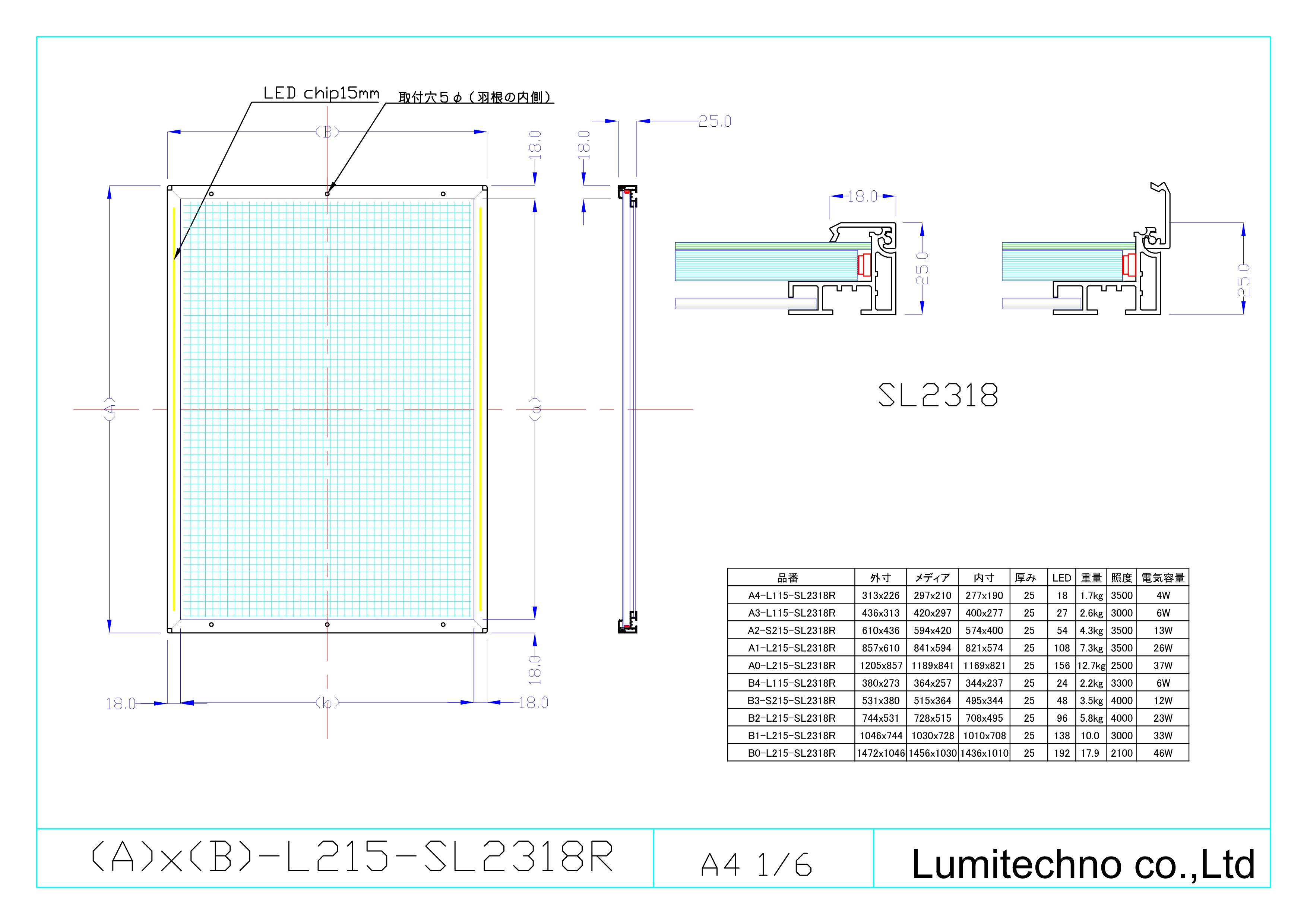

SL21図面 | ||||
LUX | 壁付 | A4 | A4-L115-SL21R | 313×226 | 297×420 | 277×190 | 22 | 38 | 18 | 1.6kg | 3500 | 4W | 内蔵 | A4-SL21 | |
A3 | A3-L115-SL21R | 436×313 | 420×297 | 400×277 | 22 | 38 | 27 | 2.5kg | 3000 | 6W | 内蔵 | A3-SL21 | |||
A2 | A2-S215-SL21R | 610×436 | 594×420 | 574×400 | 22 | 38 | 54 | 4.0kg | 3500 | 13W | 内蔵 | A2-SL21 | |||
A1 | A1-L215-SL21R | 857×610 | 841×594 | 827×574 | 22 | 38 | 108 | 7.0kg | 3500 | 26W | 内蔵 | A1-SL21 | |||
A0 | A0-L215-SL21R | 1205×857 | 1189×841 | 1161×813 | 22 | 38 | 156 | 12.7kg | 2500 | 37W | 内蔵 | A0-SL21 | |||
B4 | B4-L115-SL21R | 380×273 | 364×257 | 344×237 | 22 | 38 | 48 | 2.0kg | 3300 | 6W | 内蔵 | B4-SL21 | |||
B3 | B3-S215-SL21R | 531×380 | 515×364 | 495×344 | 22 | 38 | 48 | 3.0kg | 4000 | 12W | 内蔵 | B3-SL21 | |||
B2 | B2-L215-SL21R | 744×531 | 728×515 | 708×495 | 22 | 38 | 96 | 5.0kg | 4000 | 23W | 内蔵 | B2-SL21 | |||
B1 | B1-L215-SL21R | 1046×744 | 1030×728 | 1016×708 | 22 | 38 | 138 | 10.0kg | 3000 | 33W | 内蔵 | B1-SL21 | |||
B0 | B0-L215-SL21R | 1472×1046 | 1456×1030 | 1428×1002 | 22 | 38 | 192 | 17.9kg | 2100 | 46W | 内蔵 | B0-SL21 | |||
SL23型 ACアダプター別<フレーム幅22mm厚み25mm 色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSL23 幅22mm厚25mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |

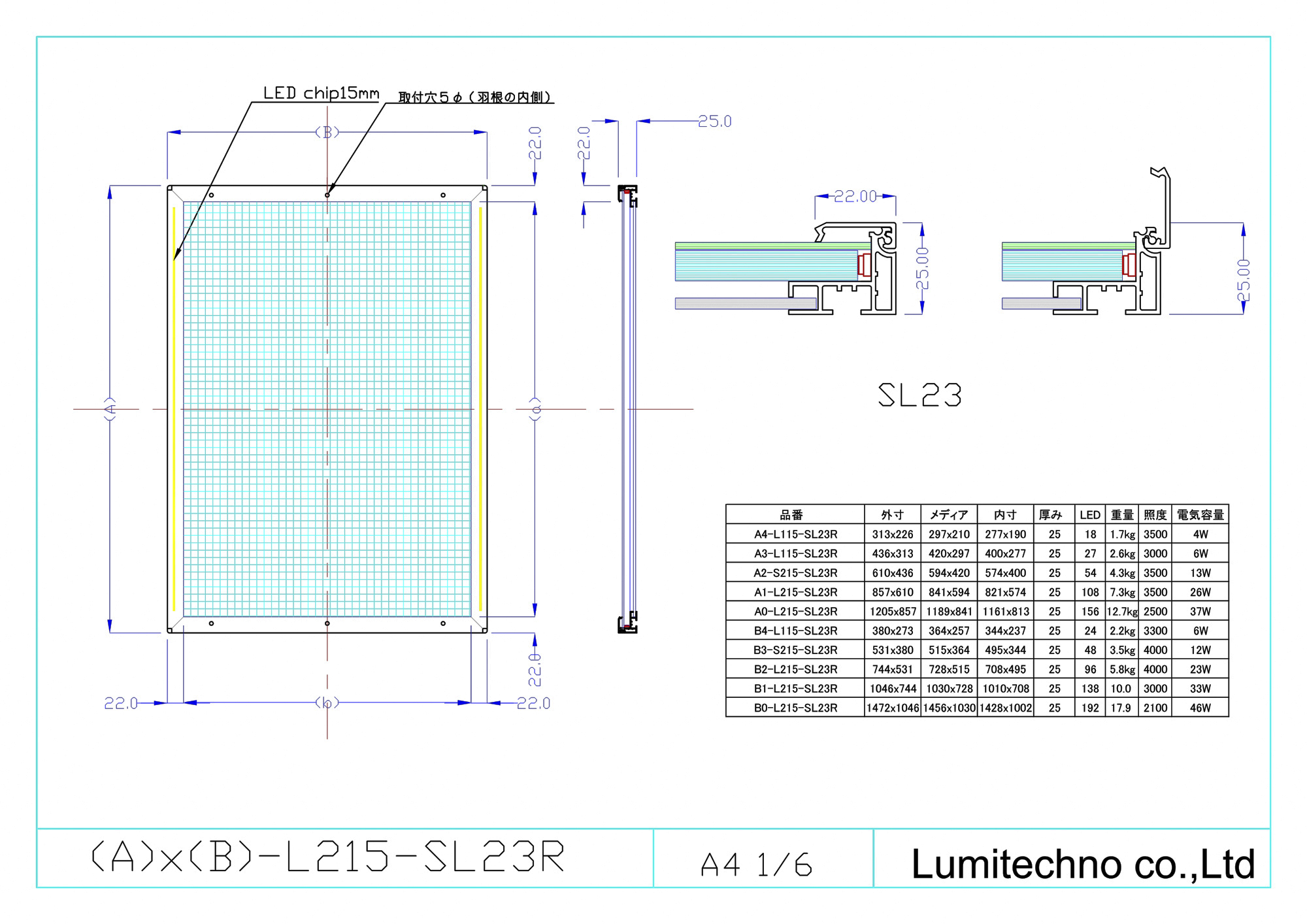

SL23図面 | ||||
LUX | 壁付 | ||||||||||||||
A4 | A4-L115-SL23R | 313×226 | 297×210 | 277×190 | 22 | 25 | 18 | 1.7kg | 3500 | 4W | 12V1.5A | A4-SL23 | |||
A3 | A3-L115-SL23R | 463×313 | 420×297 | 400×277 | 22 | 25 | 27 | 2.6kg | 3000 | 6W | 12V1.5A | A3-SL23 | |||
A2 | A2-S215-SL23R | 610×436 | 594×420 | 574×400 | 22 | 25 | 54 | 4.3kg | 3500 | 13W | 12V3A | A2-SL23 | |||
A1 | A1-L215-SL23R | 857×610 | 841×594 | 821×574 | 22 | 25 | 108 | 7.3kg | 3500 | 26W | 12V3A | A1-SL23 | |||
A0 | A0-L215-SL23R | 1205×857 | 1189×841 | 1161×813 | 22 | 25 | 156 | 12.7kg | 2500 | 37W | 12V5A | A0-SL23 | |||
B4 | B4-L115-SL23R | 380×273 | 364×257 | 344×237 | 22 | 25 | 24 | 2.2kg | 3300 | 6W | 12V1.5A | B4-SL23 | |||
B3 | B3-S215-SL23R | 531×380 | 515×364 | 495×344 | 22 | 25 | 48 | 3.5kg | 4000 | 12W | 12V1.5A | B3-SL23 | |||
B2 | B2-L215-SL23R | 744×531 | 728×515 | 708×495 | 22 | 25 | 96 | 5.8kg | 4000 | 23W | 12V3A | B2-SL23 | |||
B1 | B1-L215-SL23R | 1046×744 | 1030×728 | 1010×708 | 22 | 25 | 138 | 10.1kg | 3000 | 33W | 12V5A | B1-SL23 | |||
B0 | B0-L215-SL23R | 1472×1046 | 1456×1030 | 1428×1002 | 22 | 25 | 192 | 17.9kg | 2100 | 46W | 12V8A | B0-SL23 | |||
SL25型 ACアダプター別<フレーム幅25mm厚み22mm 色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSL25 幅25mm厚22mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | 推奨 電源 |

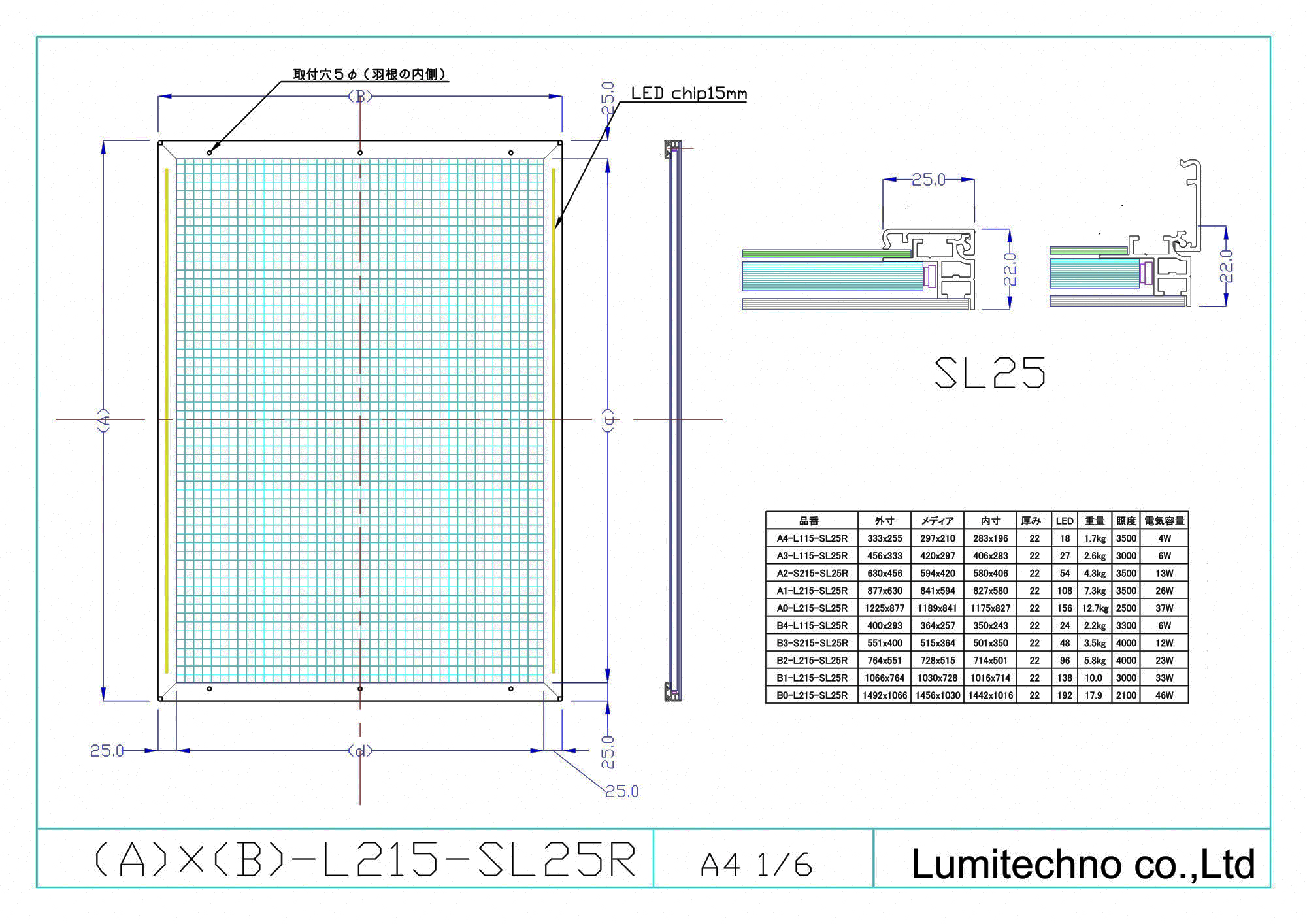

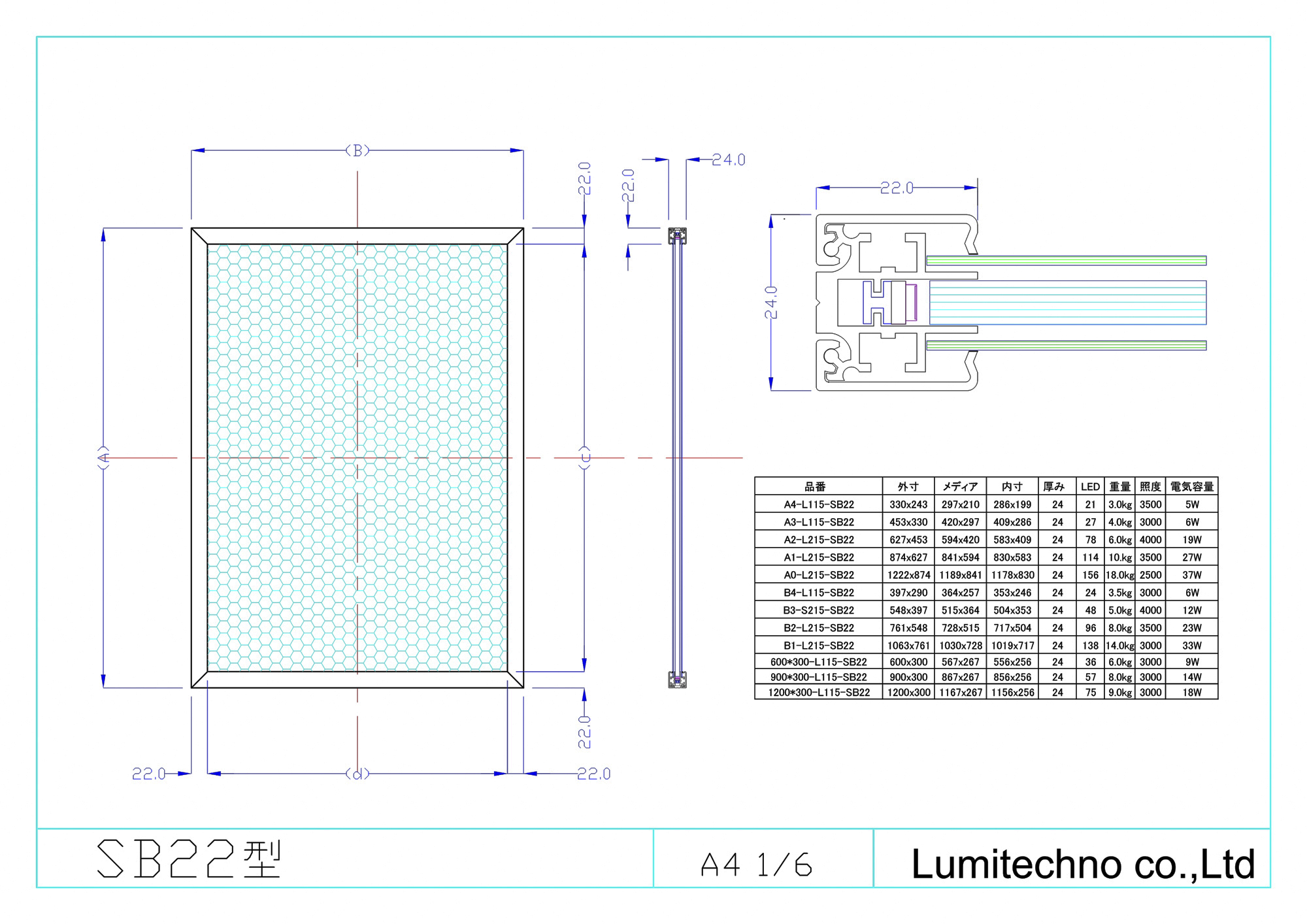

SL25図面 | ||||
LUX | 壁付 | ||||||||||||||
A4 | A4-L115-SL25 | 333×255 | 297×210 | 283×196 | 25 | 22 | 18 | 1.7kg | 3500 | 4W | 12V1.5A | A4-SL25 | |||
A3 | A3-L115-SL25 | 456×333 | 420×297 | 406×283 | 25 | 22 | 27 | 2.6kg | 3000 | 6W | 12V1.5A | A3-SL25 | |||
A2 | A2-S215-SL25 | 630×456 | 594×420 | 580×406 | 25 | 22 | 54 | 4.3kg | 3500 | 13W | 12V3A | A2-SL25 | |||
A1 | A1-L215-SL25 | 877×630 | 841×594 | 827×580 | 25 | 22 | 108 | 7.3kg | 3500 | 26W | 12V3A | A1-SL25 | |||
A0 | A0-L215-SL25 | 1225×877 | 1189×841 | 1175×827 | 25 | 22 | 156 | 12.7kg | 2500 | 37W | 12V5A | A0-SL25 | |||
B4 | B4-L115-SL25 | 400×293 | 364×257 | 350×243 | 25 | 22 | 24 | 2.2kg | 3300 | 6W | 12V1.5A | B4-SL25 | |||
B3 | B3-S215-SL25 | 551×400 | 515×364 | 501×350 | 25 | 22 | 48 | 3.5kg | 4000 | 12W | 12V1.5A | B3-SL25 | |||
B2 | B2-L215-SL25 | 764×551 | 728×515 | 714×501 | 25 | 22 | 96 | 5.8kg | 4000 | 23W | 12V3A | B2-SL25 | |||
B1 | B1-L215-SL25 | 1066×764 | 1030×728 | 1016×714 | 25 | 22 | 138 | 10.1kg | 3000 | 33W | 12V5A | B1-SL25 | |||
B0 | B0-L215-SL25 | 1492×1066 | 1456×1030 | 1442×1016 | 25 | 22 | 192 | 17.9kg | 2100 | 46W | 12V8A | B0-SL25 | |||
SB22型 屋内両面用薄型(ACアダプター別置)<フレーム幅22mm・厚み24mm> | |||||||||||||||
LEDライトパネルSB22 幅22mm厚24mm両面用 |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 消費 電力 |
推奨 電源 |
SB22 | ||||
LUX | |||||||||||||||
A1 | A1-L215-SB22 | 874×627 | 841×594 | 830×583 | 22 | 24 | 114 | 10kg | 3500 | 27W | A1-SB22 | ||||
A2 | A2-L215-SB22 | 627×453 | 594×420 | 583×409 | 22 | 24 | 78 | 6kg | 4000 | 19W | A2-SB22 | ||||
A3 | A3-L115-SB22 | 453×330 | 420×297 | 409×286 | 22 | 24 | 27 | 4kg | 3000 | 6W | A3-SB22 | ||||
A4 | A4-L115-SB22 | 330×243 | 297×210 | 286×199 | 22 | 24 | 21 | 3kg | 3500 | 5W | A4-SB22 | ||||
B1 | B1-L215-SB22 | 1063×761 | 1030×728 | 1019×7178 | 22 | 24 | 138 | 13kg | 3000 | 33W | B1-SB22 | ||||
B2 | B2-L215-SB22 | 761×548 | 728×515 | 717×504 | 22 | 24 | 96 | 8kg | 3500 | 23W | B2-SB22 | ||||
B3 | B3-S215-SB22 | 548×397 | 515×364 | 504×353 | 22 | 24 | 48 | 5kg | 4000 | 12W | B3-SB22 | ||||
B4 | B4-L115-SB22 | 397×290 | 364×257 | 353×246 | 22 | 24 | 24 | 3.5kg | 3000 | 6W | B4-SB22 | ||||
600*300-L115-SB22 | 600×300 | 567×257 | 556×256 | 22 | 24 | 36 | 6.0kg | 3000 | 9W | 600x300-SB22 | |||||
900*300-L115-SB22 | 900×300 | 867×267 | 856×256 | 22 | 24 | 57 | 7.5kg | 3000 | 14W | 900x300-SB22 | |||||
1200*300-L115-SB22 | 1200×300 | 1167×267 | 1156×256 | 22 | 24 | 75 | 9.0kg | 3000 | 18W | 1200x300-SB22 | |||||
SB25型 屋内両面用薄型(ACアダプター別置)<フレーム幅22mm・厚み27mm> | |||||||||||||||
LEDライトパネルSB25 幅22mm厚27mm両面用 |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 消費 電力 |
推奨 電源 |

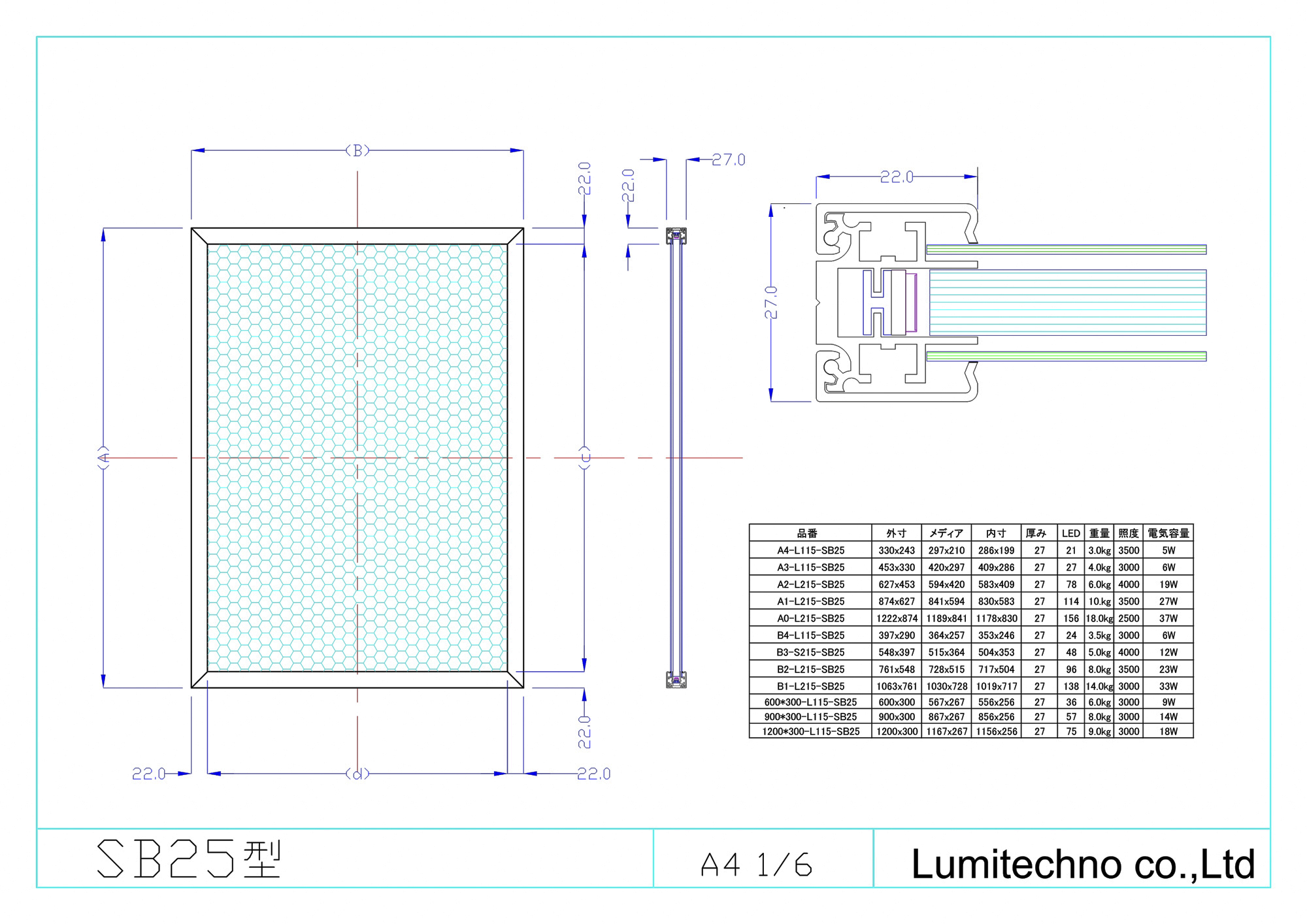

SB25 | ||||
LUX | |||||||||||||||
A1 | A1-L215-SB25 | 871×624 | 841×594 | 830×583 | 22 | 27 | 114 | 10.0kg | 3500 | 27W | A1-SB25 | ||||
A2 | A2-L215-SB25 | 624×450 | 594×420 | 583×409 | 22 | 27 | 78 | 6.0kg | 4000 | 19W | A2-SB25 | ||||
A3 | A3-L115-SB25 | 450×327 | 420×297 | 409×286 | 22 | 27 | 27 | 4.0kg | 3000 | 6W | A3-SB25 | ||||
A4 | A4-L115-SB25 | 327×240 | 297×210 | 286×199 | 22 | 27 | 21 | 30.kg | 3500 | 5W | A4-SB25 | ||||
B1 | B1-L215-SB25 | 1060×758 | 1030×728 | 1019×7178 | 22 | 27 | 138 | 14.0kg | 3000 | 33W | B1-SB25 | ||||
B2 | B2-L215-SB25 | 758×545 | 728×515 | 717×504 | 22 | 27 | 96 | 8.0kg | 3500 | 23W | B2-SB25 | ||||
B3 | B3-S215-SB25 | 545×394 | 515×364 | 504×353 | 22 | 27 | 48 | 5.0kg | 4000 | 12W | B3-SB25 | ||||
B4 | B4-L115-SB25 | 394×287 | 364×257 | 353×246 | 22 | 27 | 24 | 3.5kg | 3000 | 6W | B4-SB25 | ||||
600*300-L115-SB25 | 600×300 | 570×270 | 556×256 | 22 | 27 | 36 | 6.0kg | 3000 | 9W | 600x300-SB25 | |||||
900*300-L115-SB25 | 900×300 | 870×270 | 856×256 | 22 | 27 | 57 | 80.kg | 3000 | 14W | 900x300-SB25 | |||||
1200*300-L115-SB25 | 1200×300 | 1170×270 | 1156×256 | 22 | 27 | 75 | 90.kg | 3000 | 18W | 1200x300-SB25 | |||||
SB45型 屋内両面用(ACアダプター内蔵)<フレーム幅18mm・厚み48mm> | |||||||||||||||
LEDライトパネル45 幅18mm厚48mm両面用 |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 消費 電力 |

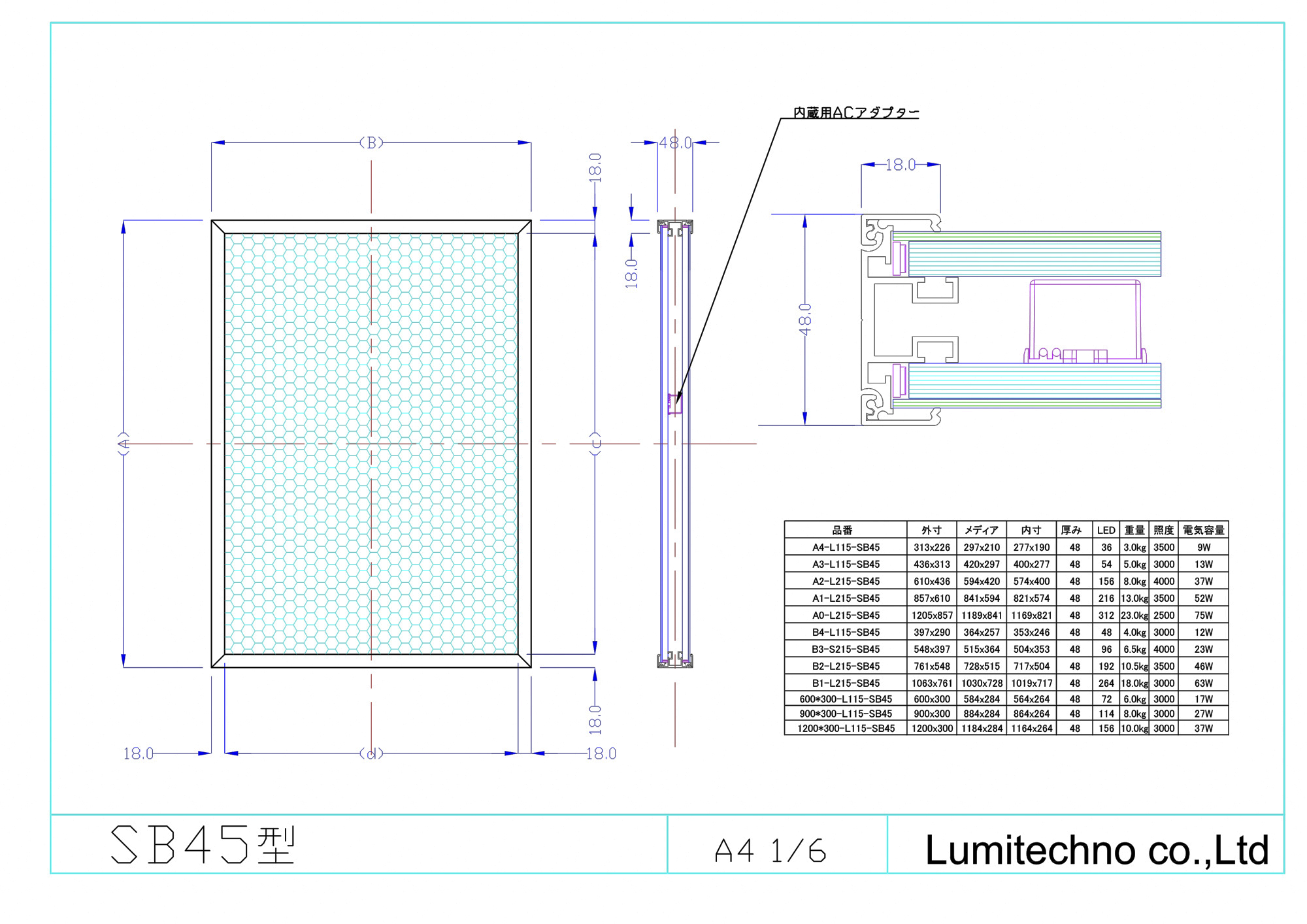

SB45 | |||||
LUX | |||||||||||||||
A1 | A1-L215-SB45 | 857×610 | 841×594 | 821×574 | 18 | 27 | 216 | 13.0kg | 3500 | 52W | |||||
A2 | A2-L215-SB45 | 610×436 | 594×420 | 574×400 | 18 | 27 | 144 | 8.0kg | 4000 | 37W | |||||
A3 | A3-L115-SB45 | 436×313 | 420×297 | 400×277 | 18 | 27 | 54 | 5.0kg | 3000 | 13W | |||||
A4 | A4-L115-SB45 | 313×226 | 297×210 | 277×190 | 18 | 27 | 36 | 3.0kg | 3500 | 9W | |||||
B1 | B1-L215-SB45 | 1046×744 | 1030×728 | 1010×708 | 18 | 27 | 264 | 14.0kg | 3000 | 63W | |||||
B2 | B2-L215-SB45 | 744×531 | 728×515 | 708×495 | 18 | 27 | 180 | 9.8kg | 3500 | 43W | |||||
B3 | B3-S215-SB45 | 531×380 | 515×364 | 495×344 | 18 | 27 | 84 | 5.0kg | 4000 | 20W | |||||
B4 | B4-L115-SB45 | 380×273 | 364×257 | 344×246 | 18 | 27 | 42 | 2.6kg | 3000 | 10W | |||||
600*300-L115-SB45 | 600×300 | 584×284 | 564×264 | 18 | 27 | 72 | 5.0kg | 3000 | 17W | ||||||
900*300-L115-SB45 | 900×300 | 884×284 | 864×264 | 18 | 27 | 114 | 7.0kg | 3000 | 27W | ||||||
1200*300-L115-SB45 | 1200×300 | 1184×284 | 1164×264 | 18 | 27 | 150 | 8.0kg | 3000 | 36W | ||||||
SB50型 屋内両面用(ACアダプター内蔵)<フレーム幅31mm・厚み50mm> | |||||||||||||||
LEDライトパネルSB50 幅31mm厚50mm両面用 |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 消費 電力 |

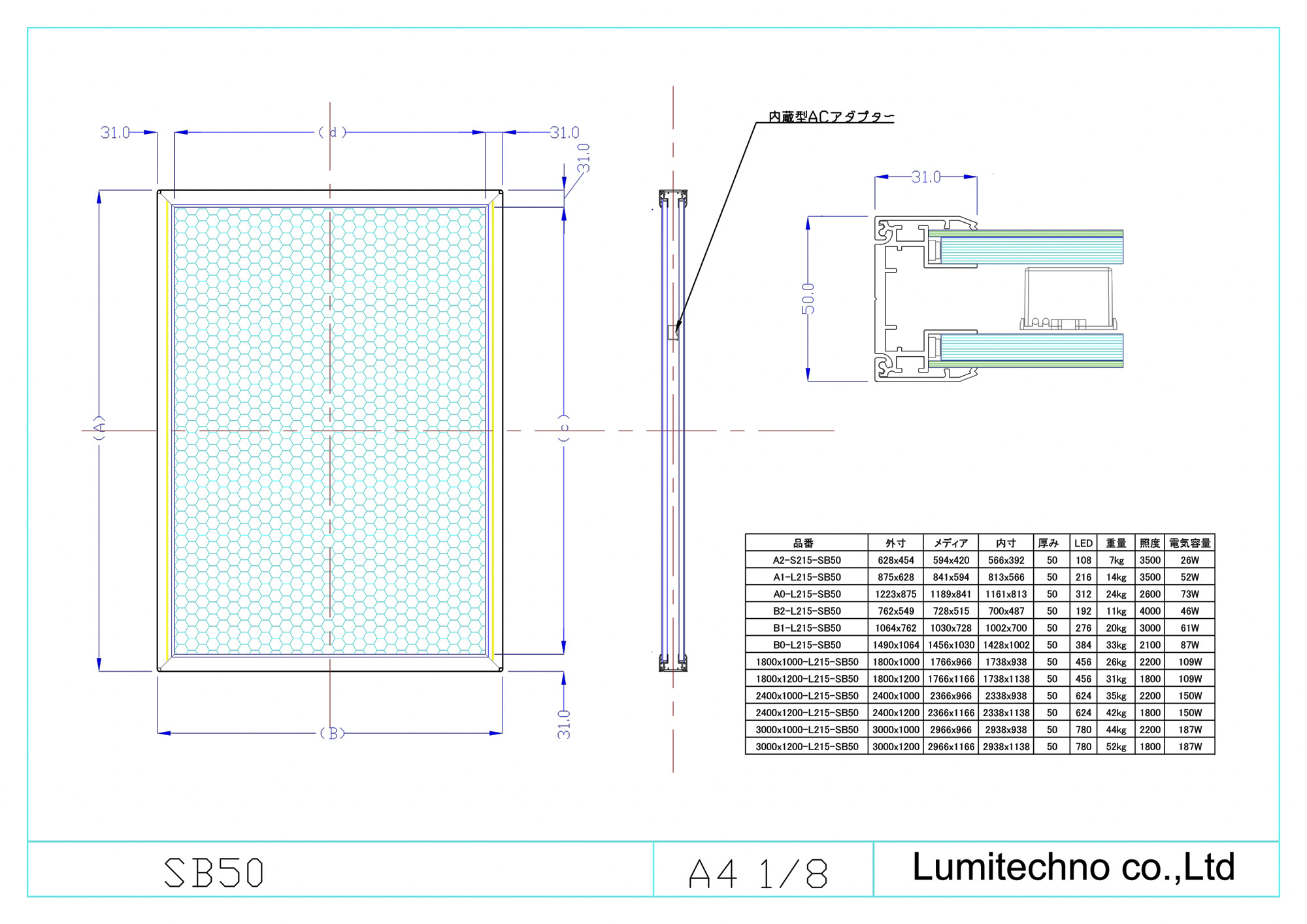

SB50 | |||||
LUX | |||||||||||||||
A0 | A0-L215-SB50 | 1223×875 | 1189×841 | 1161×813 | 31 | 50 | 300 | 24kg | 2600 | 72W | A0-SB50 | ||||
A1 | A1-L215-SB50 | 875×628 | 841×594 | 813×566 | 31 | 50 | 216 | 14kg | 3500 | 52W | A1-SB50 | ||||
A2 | A2-S215-SB50 | 628×454 | 594×420 | 566×392 | 31 | 50 | 108 | 8kg | 4000 | 26W | A2-SB50 | ||||
B0 | B0-L215-SB50 | 1490×1064 | 1456×1030 | 1428×1002 | 31 | 50 | 384 | 31kg | 2100 | 92W | A1-SB50 | ||||
B1 | B1-L215-SB50 | 1064×762 | 1030×728 | 1002×700 | 31 | 50 | 288 | 20kg | 3000 | 69W | B1-SB50 | ||||
B2 | B2-L215-SB50 | 762×549 | 728×515 | 700×487 | 31 | 50 | 180 | 11kg | 3500 | 43W | B2-SB50 | ||||
1800*900-L215-SB50 | 1800×900 | 1766×866 | 1738×838 | 31 | 50 | 468 | 31kg | 2400 | 112W | 1800x900-SB50 | |||||
2000*1000-L215-SB50 | 2000×1000 | 1966×966 | 1938×938 | 31 | 50 | 516 | 37kg | 2100 | 124W | 2000x1000-SB50 | |||||
U15型(導光板+LEDフレーム一体型)<フレーム幅10mm厚み7mm> | |||||||||||||||
LEDライトモジュールU15 幅10mm厚7mm |
外寸 | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 LUX |
消費 電力 |
推奨 電源 |

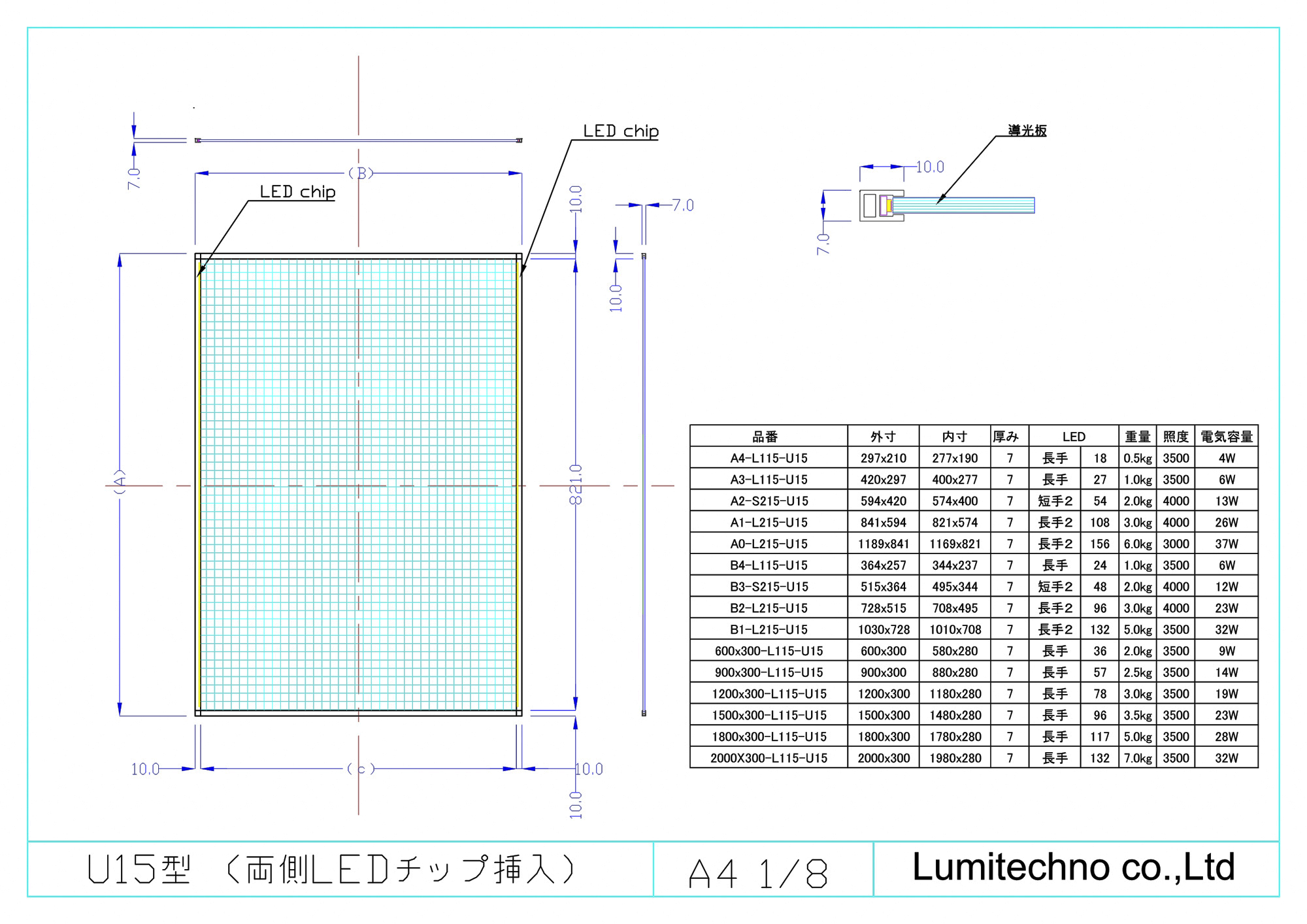

U15図面 | |||||
A4 | A4-L115-U15 | 297×210 | 277×190 | 10 | 7 | 18 | 長手 | 0.4kg | 3500 | 4W | |||||
A3 | A3-L115-U15 | 420×297 | 400×277 | 10 | 7 | 27 | 長手 | 0.8kg | 3500 | 6W | |||||
B3 | B3-S215-U15 | 515×364 | 495×344 | 10 | 7 | 36 | 短手2 | 1.1kg | 4000 | 12W | |||||
A2 | A2-S215-U15 | 594×420 | 574×400 | 10 | 7 | 54 | 短手2 | 1.5kg | 4000 | 13W | |||||
B2 | B2-L215-U15 | 728×515 | 708×495 | 10 | 7 | 96 | 長手2 | 2.3kg | 4000 | 23W | |||||
A1 | A1-L215-U15 | 841×594 | 821×574 | 10 | 7 | 108 | 長手2 | 3.0kg | 4000 | 26W | |||||
400*600-L215-U15 | 400×600 | 380×580 | 10 | 7 | 48 | 短手2 | 1.4kg | 4000 | 12W | ||||||
500*500-L215-U15 | 500×500 | ; | 480×480; | 10 | 7 | 60 | 長手2 | 1.5kg | 4000 | 14W | |||||
600*600-L215-U15 | 600×600 | 580×580 | 10 | 7 | 72 | 長手2 | 2.2kg | 3600 | 17W | ||||||
700*500-L215-U15 | 700×500 | 680×480 | 10 | 7 | 90 | 長手2 | 2.1kg | 4000 | 22W | ||||||
1200*300-L115-U15 | 1200×300 | 1180×280 | 10 | 7 | 78 | 長手 | 2.2kg | 3500 | 19W | ||||||
1500*300-L115-U15 | 1500×300 | 1480×280 | 10 | 7 | 96 | 長手 | 2.7kg | 3500 | 23W | ||||||
1800*300-L115-U15 | 1800×300 | 1780×280 | 10 | 7 | 117 | 長手 | 3.2kg | 3500 | 28W | ||||||
1200*400-L115-U15 | 1200×400 | 1180×380 | 10 | 7 | 78 | 長手 | 2.9kg | 2700 | 19W | ||||||
1500*400-L115-U15 | 1500×400 | 1480×380 | 10 | 7 | 96 | 長手 | 3.6kg | 2700 | 23W | ||||||
1800*400-L115-U15 | 1800×400 | 1780×380 | 10 | 7 | 117 | 長手 | 4.3kg | 2700 | 28W | ||||||
1000*700-L215-U15 | 1000×700 | 980×680 | 10 | 7 | 126 | 長手2 | 4.2kg | 3000 | 30W | ||||||
1200*800-L215-U15 | 1200×800 | 1180×780 | 10 | 7 | 156 | 長手2 | 5.8kg | 2600 | 37W | ||||||
LEDライトシートU10型 <LEDライトシート:フレーム幅10厚み8mm/フレームアルミ地肌> | |||||||||||||||
LEDライトシートU10 幅10mm厚8mm |
外寸 | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 消費 電力 |
推奨 電源 |

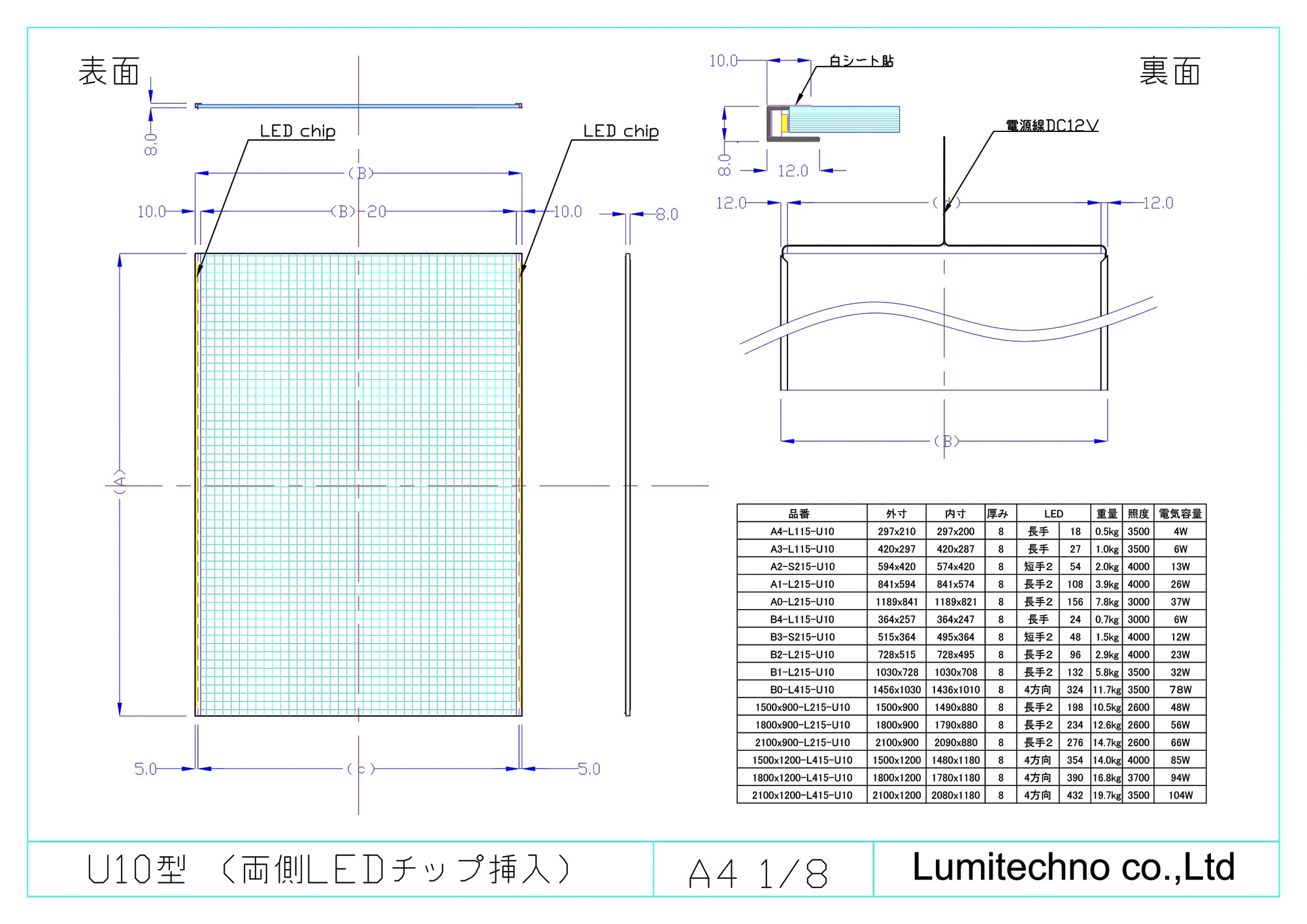

U10型図面 | |||||
Lux | |||||||||||||||
A4 | A4-L115-U10 | 297×210 | 297×200 | 5 | 8 | 18 | 長手 | 0.5kg | 3500 | 4W | A4-U10 | ||||
A3 | A3-L115-U10 | 420×297 | 420×287 | 5 | 8 | 27 | 長手 | 1.0kg | 3500 | 6W | A3-U10 | A2 | A2-S215-U10 | 594×420 | 574×420 | 5 | 8 | 54 | 短手2 | 2.0kg | 4000 | 13W | A2-U10 |
A1 | A1-L215-U10 | 841×594 | 841×574 | 5 | 8 | 108 | 長手2 | 3.9kg | 4000 | 26W | A1-U10 | ||||
A0 | A0-L215-U10 | 1189×841 | 1189×821 | 5 | 8 | 156 | 長手2 | 7.8kg | 3000 | 37W | A0-U10 | ||||
B4 | B4-L115-U10 | 364×257 | 364×247 | 5 | 8 | 24 | 長手 | 0.7kg | 3500 | 6W | B4-U10 | ||||
B3 | B3-S215-U10 | 515×364 | 495×364 | 5 | 8 | 36 | 短手2 | 1.5kg | 4000 | 12W | B3-U10 | ||||
B2 | B2-L215-U10 | 728×515 | 728×495 | 5 | 8 | 96 | 長手2 | 2.9kg | 4000 | 23W | B2-U10 | ||||
B1 | B1-L215-U10 | 1030×728 | 1030×708 | 5 | 8 | 132 | 長手2 | 5.8kg | 3500 | 32W | B1-U10 | ||||
B0 | B0-L415-U10 | 1456×1030 | 1436×1010 | 5 | 8 | 324 | 4方向 | 11.7kg | 3500 | 78W | B3-U10 | ||||
900*300-L215-U10 | 900×300 | 900×290 | 5 | 8 | 57 | 長手 | 2.1kg | 3500 | 14W | 900*300-U10 | |||||
1200*300-L115-U10 | 1200×300 | 1200×290 | 5 | 8 | 78 | 長手 | 2.8kg | 3500 | 19W | 1200*300-U10 | |||||
900*400-L115-U10 | 900×400 | 900×390 | 5 | 8 | 57 | 長手 | 2.8kg | 2700 | 14W | 900*400-U10 | |||||
1200*400-L115-U10 | 1200×400 | 1200×390 | 5 | 8 | 78 | 長手 | 3.7kg. | 2700 | 19W | 1200*400-U10 | |||||
LEDライトシートU10-LDP型<フレーム幅5mm厚み10mm> | |||||||||||||||
LEDライトシートU10-LDP 幅5mm10mm |
外寸 | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 消費 電力 |
推奨 電源 |

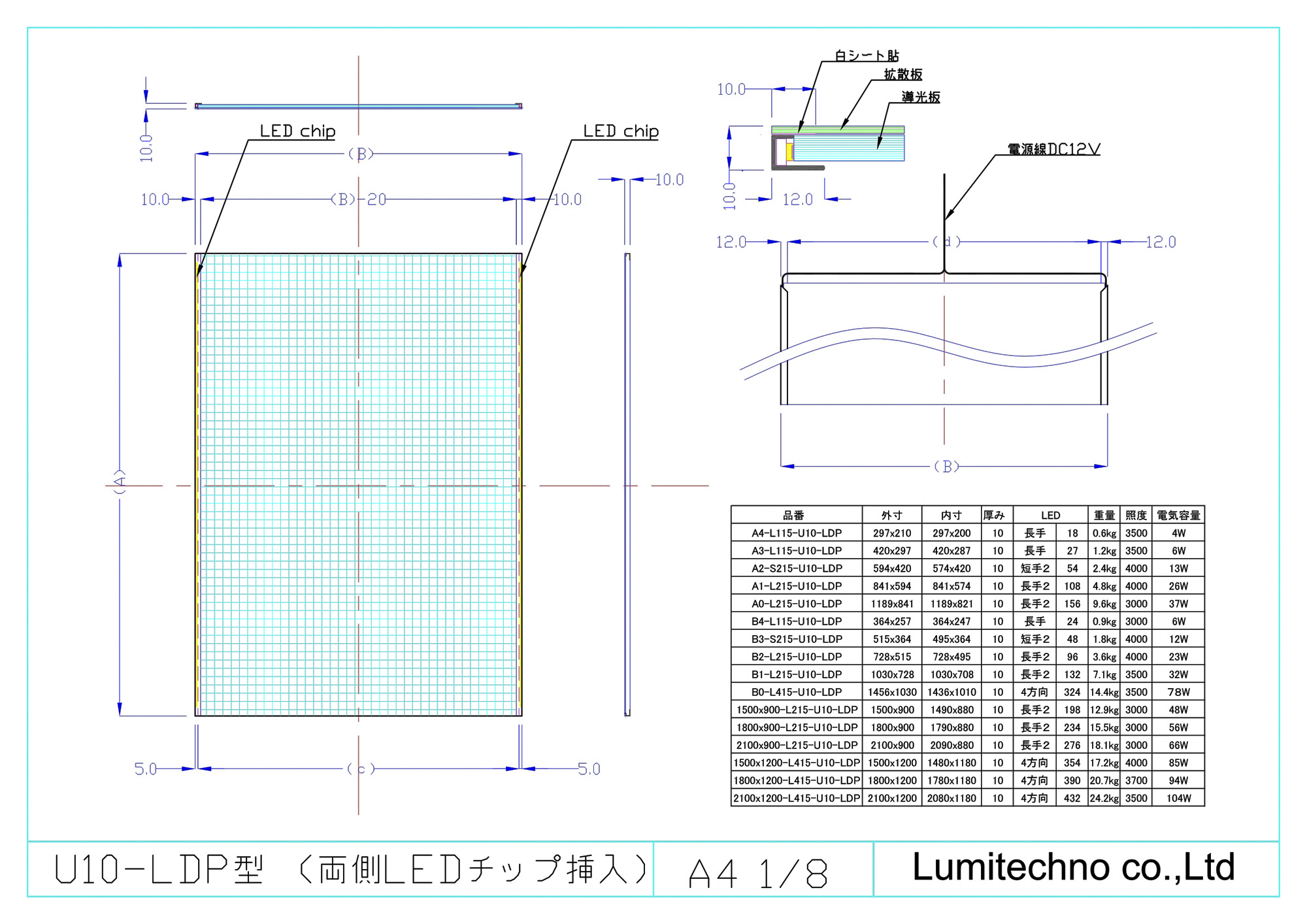

U10-LDP | |||||
Lux | |||||||||||||||
A4 | A4-L115-U10-LDP | 297×210 | 297×200 | 5 | 10 | 18 | 0.6kg | 3500 | 4W | ||||||
A3 | A3-L115-U10-LDP | 420×297 | 420×287 | 5 | 10 | 27 | 1.3kg | 3500 | 6W | ||||||
A2 | A2-S215-U10-LDP | 594×420 | 574×420 | 5 | 10 | 54 | 2.4kg | 4000 | 13W | ||||||
A1 | A1-L215-U10-LDP | 841×594 | 841×574 | 5 | 10 | 108 | 4.7kg | 4000 | 26W | ||||||
A0 | A0-L215-U10-LDP | 1189×841 | 1189×821 | 5 | 10 | 156 | 9.5kg | 3000 | 37W | ||||||
B4 | B4-L115-U10-LDP | 364×257 | 350×257 | 5 | 10 | 24 | 0.9kg | 3500 | 6W | ||||||
B3 | B3-S215-U10-LDP | 515×364 | 515×350 | 5 | 10 | 36 | 1.6kg | 3500 | 12W | ||||||
B2 | B2-L215-U10-LDP | 728×515 | 728×495 | 5 | 10 | 96 | 3.6kg | 4000 | 23W | ||||||
B1 | B1-L215-U10-LDP | 1030×728 | 1030×708 | 5 | 10 | 132 | 7.1kg | 3500 | 32W | ||||||
B0 | B0-L415-U10-LDP | 1456×1030 | 1436×1010 | 5 | 10 | 324 | 14.2kg | 3500 | 78W | ||||||
900*300-L115-U10-LDP | 900×300 | 900×290 | 5 | 10 | 57 | 2.6kg | 3500 | 14W | |||||||
1200*300-L115-U10-LDP | 1200×300 | 1200×290 | 5 | 10 | 78 | 3.4kg | 3500 | 19W | |||||||
900*400-L115-U10-LDP | 900×400 | 900×390 | 5 | 10 | 57 | 3.4kg | 2700 | 14W | |||||||
1200*400-L115-U10-LDP | 1200×400 | 1200×390 | 5 | 10 | 78 | 4.6kg | 2700 | 19W | |||||||
LEDライトシートU9型<L型フレーム厚み7mm> | |||||||||||||||
LEDライトシートU9 | 外寸 | 内寸 | 厚 | LED | 重 量 |
照度 | 消費 電力 |
推奨 電源 |

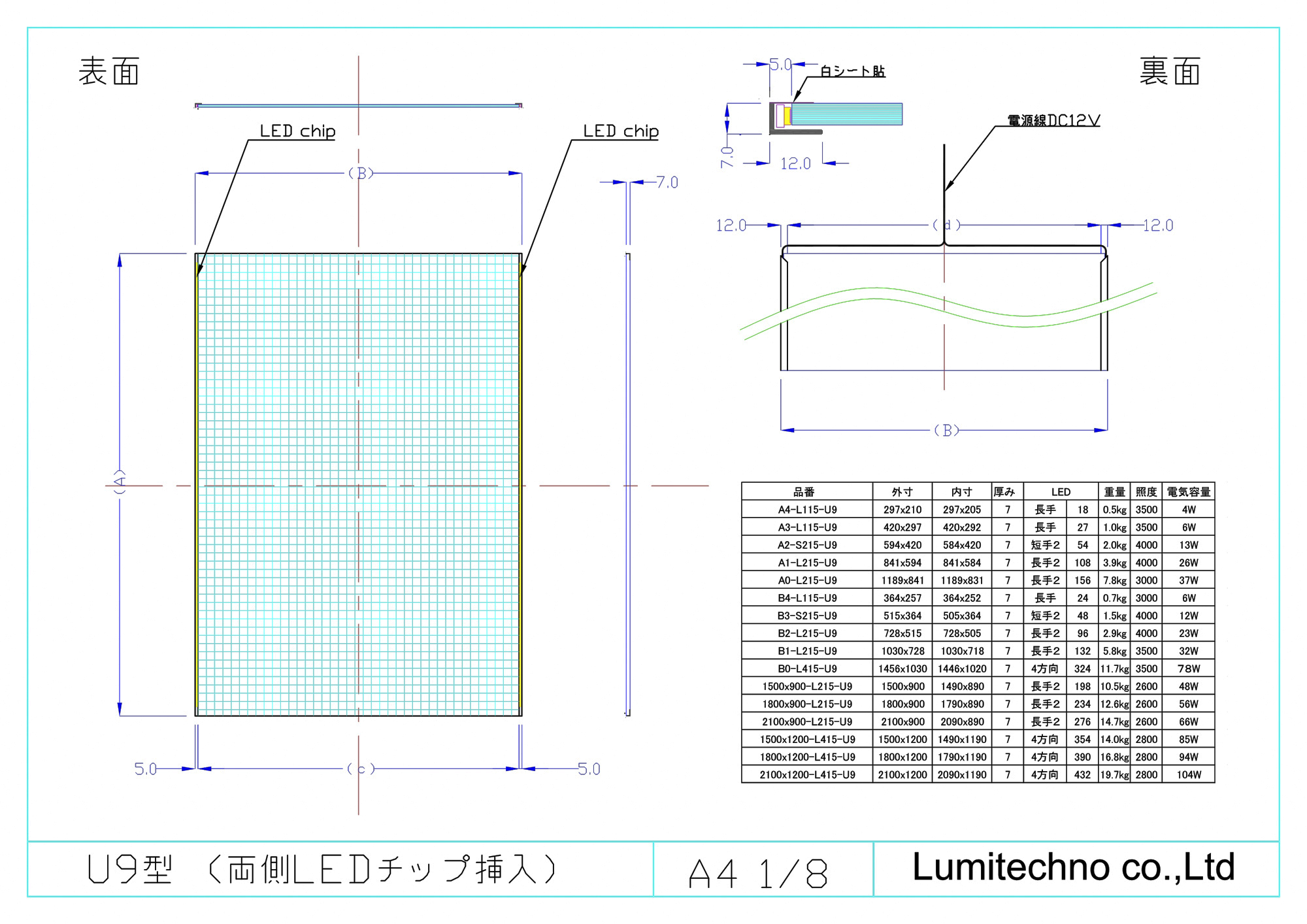

U9 | ||||||
Lux | |||||||||||||||
A4 | A4-L115-U9 | 297×210 | 297×205 | 7 | 18 | 0.4kg | 3500 | 4W | A4-U9 | ||||||
A3 | A3-L115-U9 | 420×297 | 420×292 | 7 | 27 | 0.8kg | 3500 | 6W | |||||||
B4 | B4-L115-U9 | 364×257 | 364×252 | 7 | 21 | 0.6kg | 3500 | 5W | |||||||
B3 | B3-S215-U9 | 515×364 | 505×364 | 7 | 42 | 1.2kg | 4000 | 10W | |||||||
900*300-L115-U9 | 900×300 | 900×295 | 7 | 57 | 1.8kg | 3500 | 14W | ||||||||
1200*300-L115-U9 | 1200×300 | 1200×295 | 7 | 78 | 2.3kg | 3500 | 19W | ||||||||
900*400-L115-U9 | 900×400 | 900×395 | 7 | 57 | 2.3kg | 2700 | 14W | ||||||||
1200*400-L115-U9 | 1200×400 | 1200×395 | 7 | 78 | 3.1kg | 2700 | 19W | ||||||||

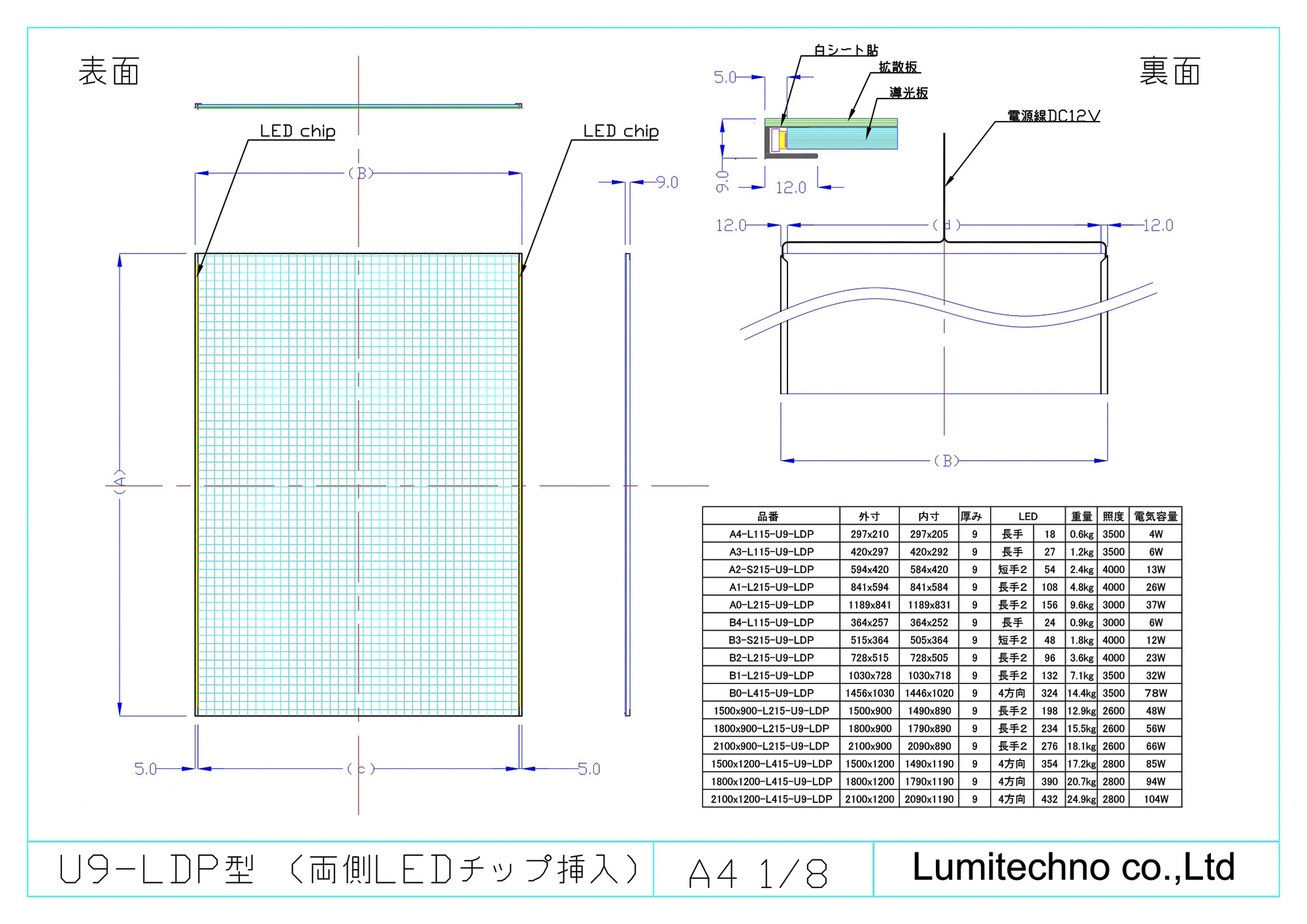

LEDライトシートU9-LDP型<L型フレーム厚み9mm> | |||||||||||||||
LEDライトシートU9-LDP | 外寸 | 内寸 | 厚 | LED | 重 量 |
照度 | 消費 電力 |
推奨 電源 |
U9-LDP | ||||||
Lux | |||||||||||||||
A4-L115-U9-LDP | 297×210 | 297×205 | 9 | 18 | 0.5kg | 3500 | 4W | A4-U9-LDP | |||||||
A3-L115-U9-LDP | 420×297 | 420×292 | 9 | 27 | 1.0kg | 3500 | 6W | ||||||||
B4-L105-U9-LDP | 364×257 | 364×252 | 9 | 21 | 0.8kg | 3500 | 5W | ||||||||
B3-S115-U9-LDP | 515×364 | 505×364 | 9 | 42 | 1.6kg | 4000 | 10W | ||||||||
900*300-L115-U9-LDP | 900×300 | 900×295 | 9 | 57 | 2.2kg | 3500 | 14W | ||||||||
1200*300-L115-U9-LDP | 1200×300 | 1200×295 | 9 | 78 | 3.0kg | 3500 | 19W | ||||||||
900*400-L115-U9-LDP | 900×400 | 900×395 | 9 | 57 | 3.0kg | 2700 | 14W | ||||||||
1200*400-L115-U9-LDP | 1200×400 | 1200×395 | 9 | 78 | 4.0kg | 2700 | 19W | ||||||||

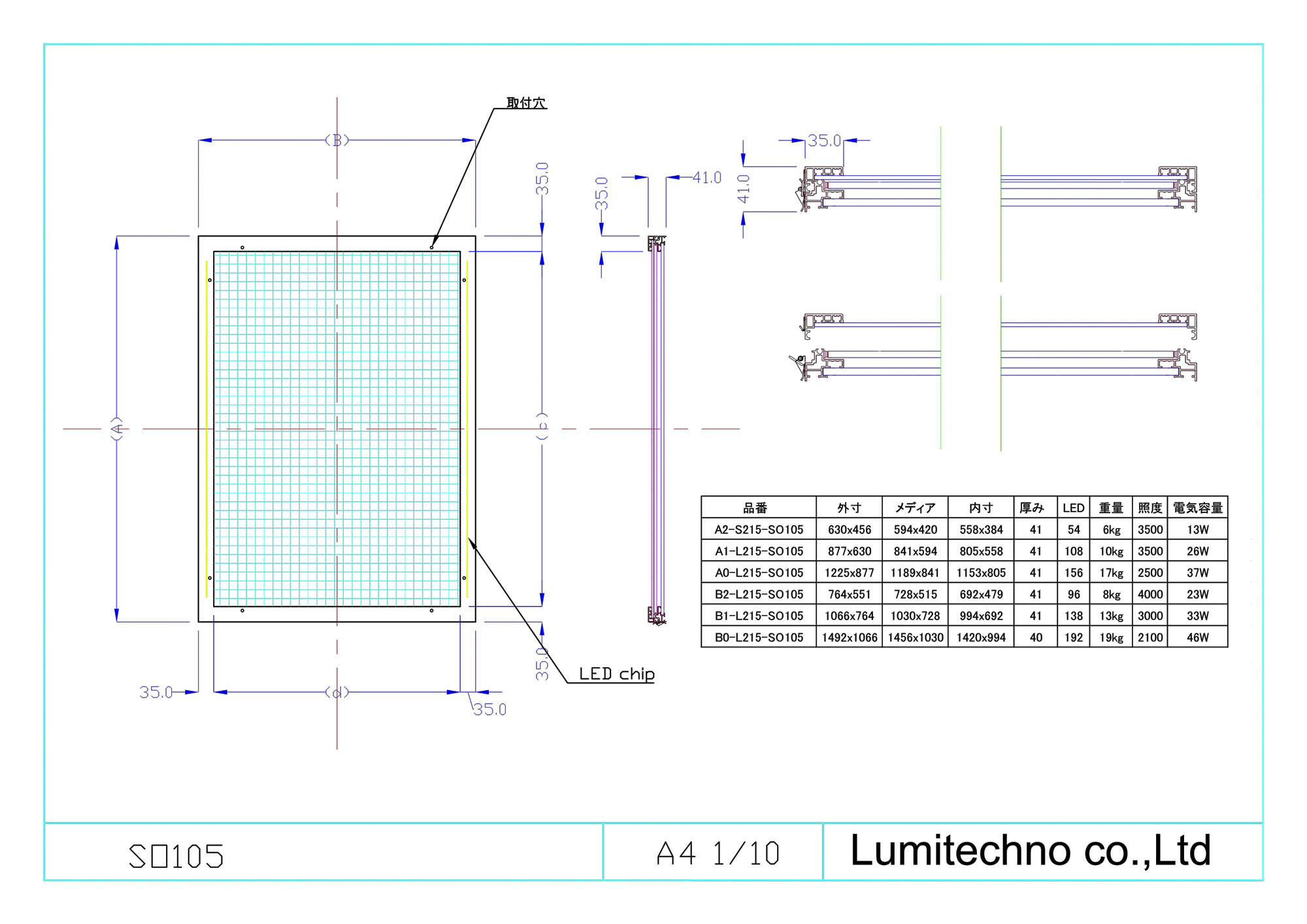

屋外用SO105型 ACアダプター内蔵扉式<フレーム幅35mm厚み41mm 色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSO105 幅35mm厚41mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | SO105図面 | |||||
LUX | |||||||||||||||
A3 | A3-L115-SO105 | 456×333 | 420×297 | 386×263 | 35 | 41 | 27 | 13kg | 3500 | 6W | A3-SO105W | A3-SO105H | |||
A2 | A2-S215-SO105 | 630×456 | 594×420 | 560×386 | 35 | 41 | 54 | 6kg | 4000 | 13W | A2-SO105W | A2-SO105H | |||
A1 | A1-L215-SO105 | 877×630 | 841×594 | 807×560 | 35 | 41 | 108 | 10kg | 4000 | 26W | A1-SO105W | A1-SO105H | |||
A0 | A0-L215-SO105 | 1225×877 | 1189×841 | 1155×807 | 35 | 41 | 156 | 17kg | 2700 | 37W | A0-SO105W | A0-SO105H | |||
B3 | B3-S215-SO105 | 551×400 | 515×364 | 481×330 | 35 | 41 | 42 | 5kg | 4000 | 10W | B3-SO105W | B3-SO105H | |||
B2 | B2-L215-SO105 | 764×551 | 728×515 | 694×481 | 35 | 41 | 96 | 8kg | 4000 | 23W | B2-SO105W | B2-SO105H | |||
B1 | B1-L215-SO105 | 1066×764 | 1030×728 | 996×694 | 35 | 41 | 132 | 13kg | 3500 | 32W | B1-SO105W | B1-SO105H | |||

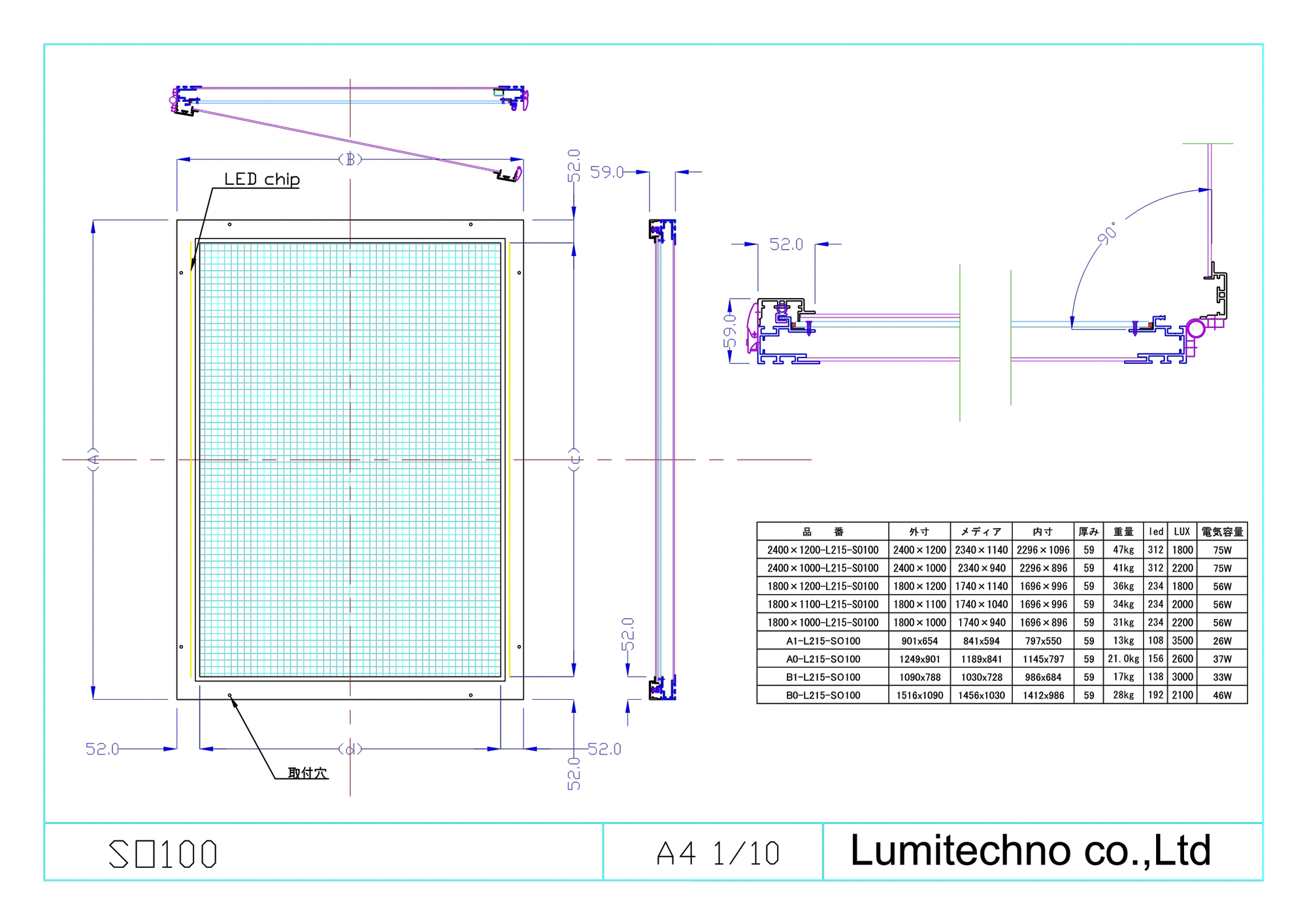

屋外用SO100型 ACアダプター内蔵扉式<フレーム幅52mm厚み59mm 色:シルバー色/黒色/白色> | |||||||||||||||
LEDライトパネルSO100 幅52mm厚59mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | SO100図面 | |||||
LUX | |||||||||||||||
A2 | A2-S215-SO100 | 654×480 | 594×420 | 550×376 | 52 | 59 | 54 | 8kg | 4000 | 13W | A2-SO100W | A2-SO100H | |||
A1 | A1-L215-SO100 | 901×654 | 841×594 | 797×550 | 52 | 59 | 108 | 13kg | 4000 | 26W | A1-SO100W | A1-SO100H | |||
A0 | A0-L215-SO100 | 1249×901 | 1189×841 | 1145×797 | 52 | 59 | 156 | 21kg | 2700 | 37W | A0-SO100W | A0-SO100H | |||
B2 | B2-L215-SO100 | 788×575 | 728×515 | 684×471 | 52 | 59 | 96 | 10kg | 4000 | 23W | B2-SO100W | B2-SO100H | |||
B1 | B1-L215-SO100 | 1090×788 | 1030×728 | 986×684 | 52 | 59 | 138 | 17kg | 3500 | 33W | B1-SO100W | B1-SO100H | |||
B0 | B0-L415-SO100 | 1516×1090 | 1456×1030 | 1412×986 | 52 | 59 | 324 | 28kg | 4000 | 78W | B0-SO100W | B0-SO100H | |||

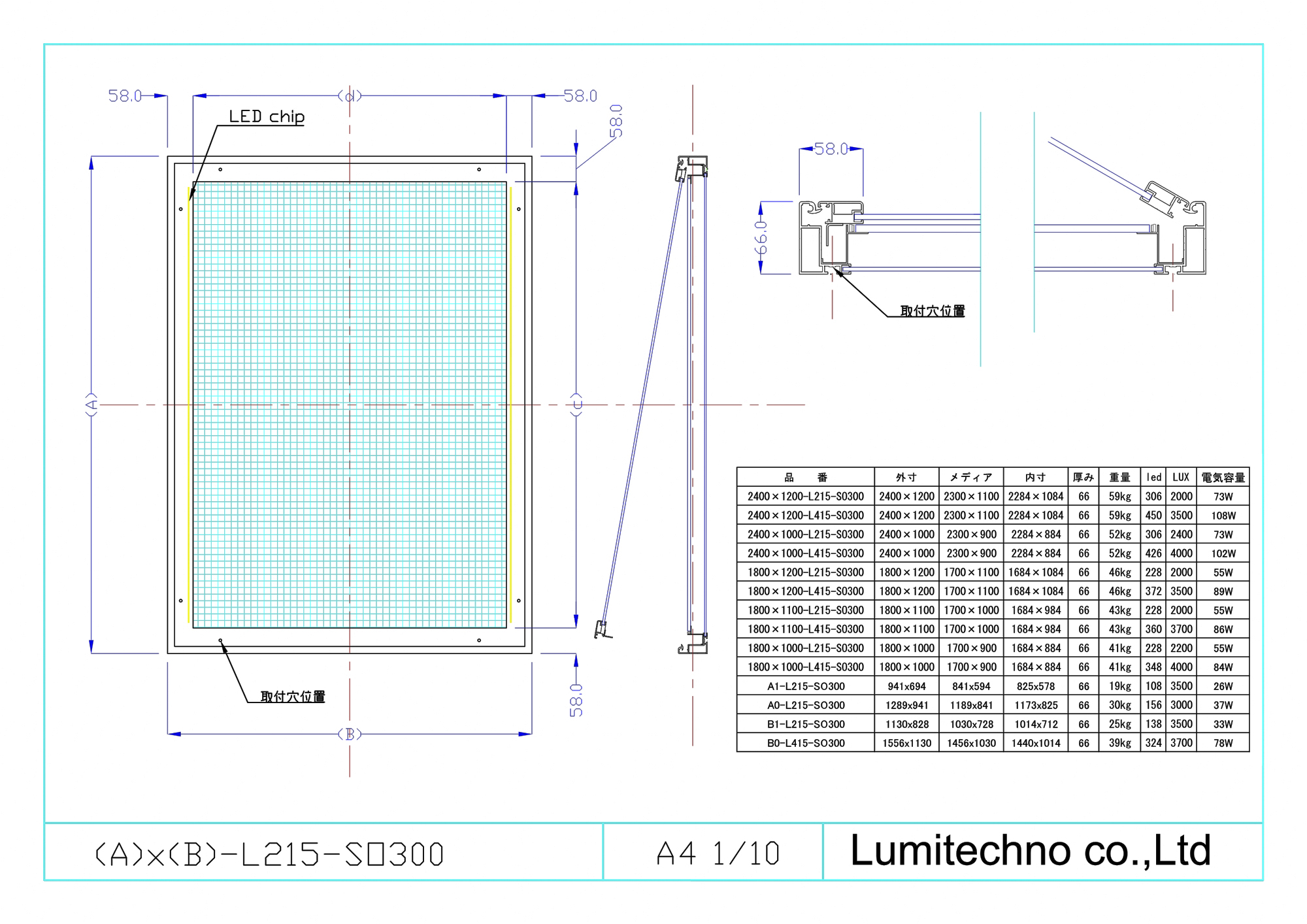

屋外用SO300型 ACアダプター内蔵扉式<フレーム幅58mm厚み66mm 色:シルバー色> | |||||||||||||||
LEDライトパネルSO300 幅58mm厚66mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | SO300図面 | |||||
LUX | |||||||||||||||
A1 | A1-L215-SO300 | 941×694 | 841×594 | 825×578 | 58 | 66 | 108 | 19kg | 4000 | 26W | A1-SO300 | ||||
A0 | A0-L215-SO300 | 1289×941 | 1189×841 | 1173×825 | 58 | 66 | 156 | 30kg | 2700 | 37W | A0-SO300 | ||||
B1 | B1-L215-SO300 | 1130×828 | 1030×728 | 1014×712 | 58 | 66 | 138 | 25kg | 3500 | 33W | B1-SO300 | ||||
B0 | B0-L415-SO300 | 1556×1130 | 1456×1030 | 1440×1014 | 58 | 66 | 324 | 39kg | 4000 | 78W | B0-SO300 | ||||

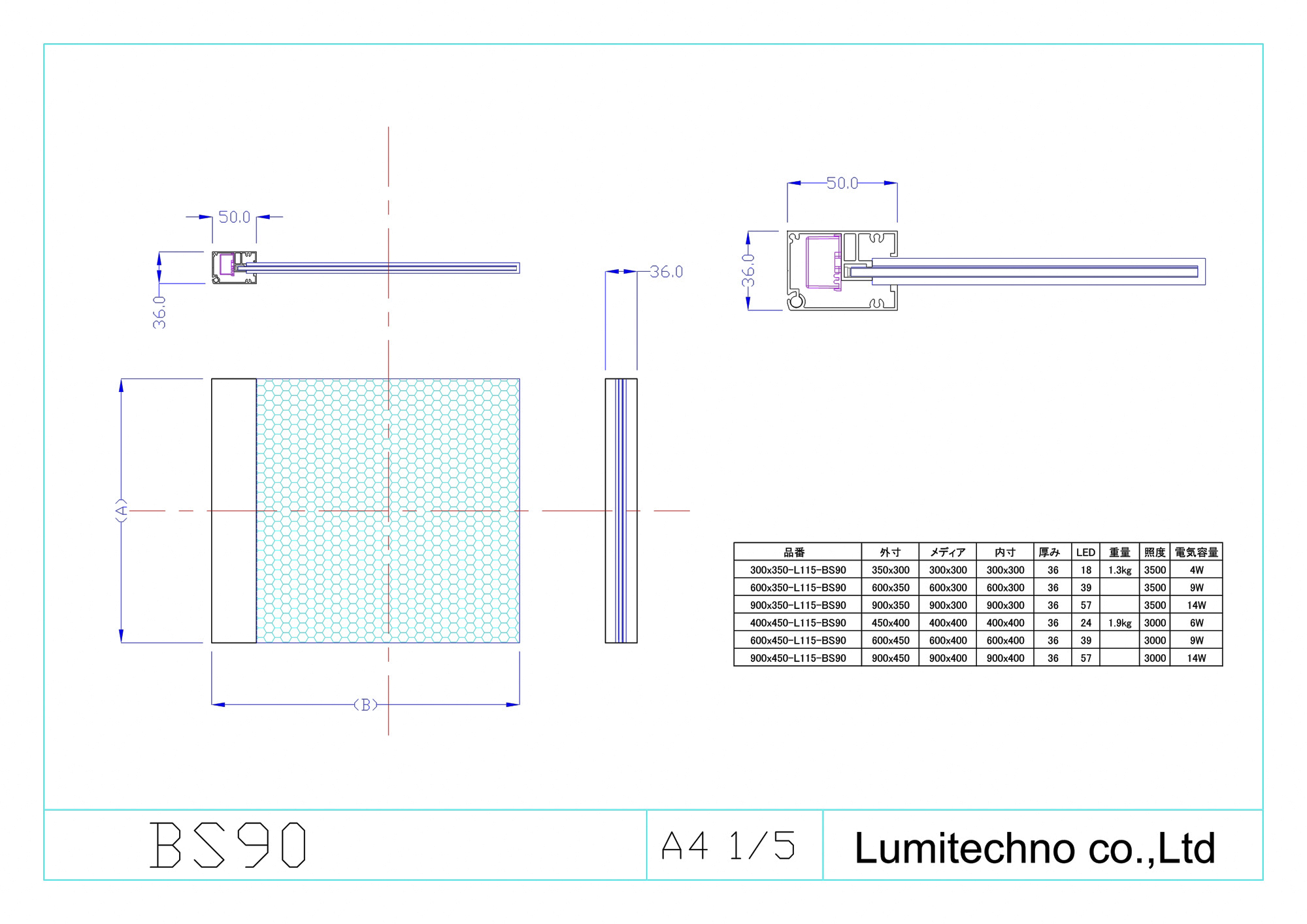

壁袖付用BS90型 ACアダプター内蔵両面型<フレーム幅51mm厚み36mm 色:シルバー色/黒色> | |||||||||||||||
LEDライトパネルBS90 幅51mm厚36mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | BS90図面 | |||||
LUX | |||||||||||||||
300x350-L115-BS90 | 350×300 | 300×300 | 300×300 | 51 | 36 | 18 | 1.3kg | 4000 | 4W | 300x350-BS90 | |||||
600x350-L115-BS90 | 350×600 | 300×600 | 300×600 | 51 | 36 | 39 | 2.6kg | 4000 | 9W | 600x350-BS90 | |||||
400x450-L115-BS90 | 450×400 | 400×400 | 400×400 | 51 | 36 | 24 | 1.9kg | 2700 | 6W | 400x450-BS90 | |||||
600x450-L115-BS90 | 450×600 | 400×600 | 400×600 | 51 | 36 | 39 | 2.9kg | 2700 | 9W | 600x450-BS90 | |||||

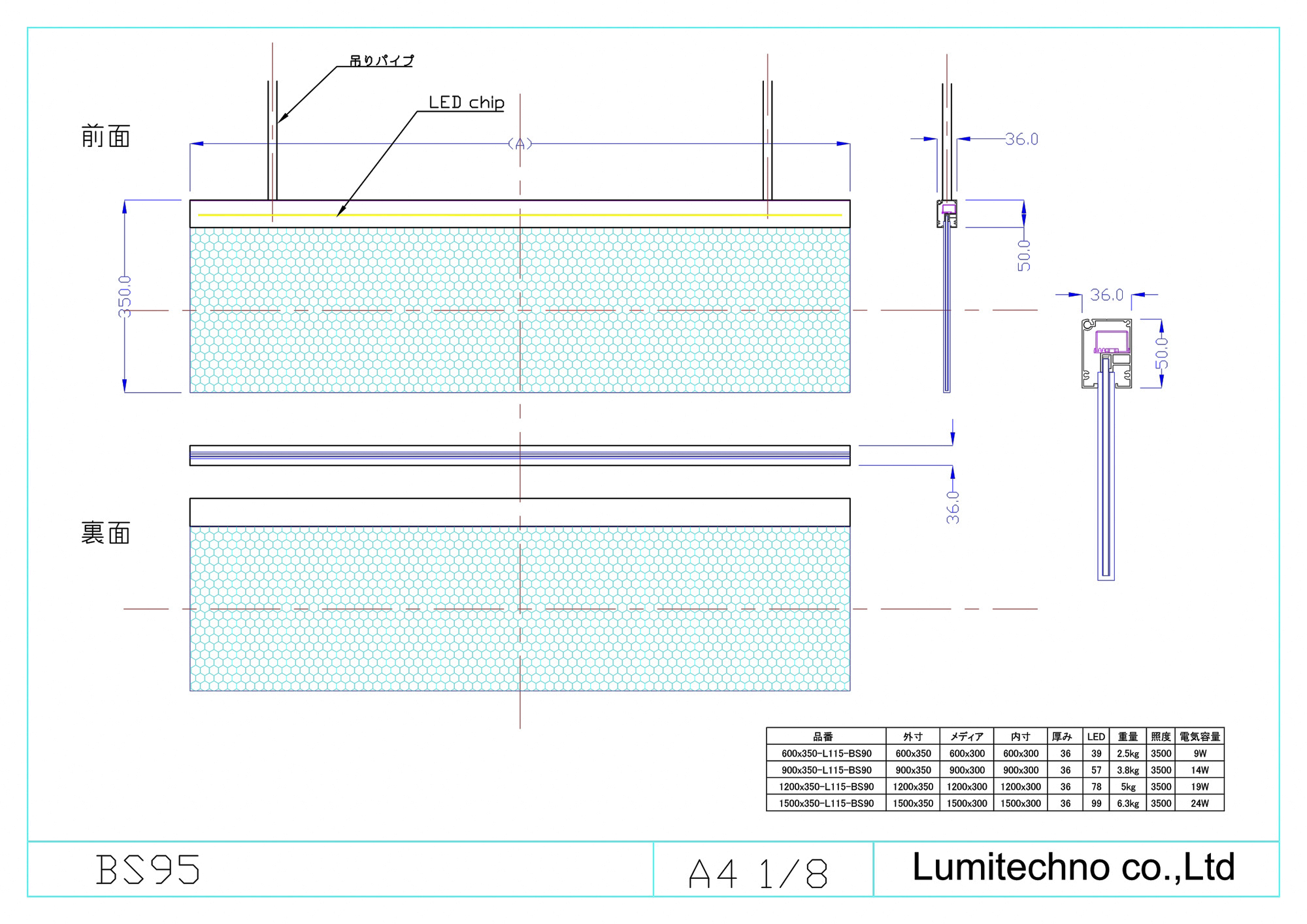

吊式用BS95型 ACアダプター内蔵両面型<フレーム幅51mm厚み36mm 色:シルバー色/黒色> | |||||||||||||||
LEDライトパネルBS95 幅51mm厚36mm |
外寸 | メディア | 内寸 | 幅 | 厚 | LED | 重 量 |
照度 | 電力 | BS95図面 | |||||
LUX | |||||||||||||||
600x350-L115-BS95 | 600×350 | 600×300 | 600×300 | 51 | 36 | 39 | 2.5kg | 3500 | 9W | 600x350-BS95 | |||||
900x350-L115-BS95 | 900×350 | 900×300 | 900×300 | 51 | 36 | 57 | 3.8kg | 3500 | 14W | 900x350-BS95 | |||||
1200x350-L115-BS95 | 1200×350 | 1200×300 | 1200×300 | 51 | 36 | 78 | 5.0kg | 3500 | 19W | 1200x350-BS95 | |||||
1500x350-L115-BS95 | 1500×350 | 1500×300 | 1500×300 | 51 | 36 | 99 | 6.3kg | 3500 | 24W | 1500x350-BS95 | |||||
直流電源装置&ACアダプター | ||||||||||||||
メーカー | 品番 | 種類 | 入力電圧 | 出力 電圧 |
出力 電流 |
出力 電力 |
外寸 | 入力側 | 出力側 | 防水性能 | 図面 | |||
UNIFIVE | UI318-12 | ACアダプター | AC90~264 | DC12V | 1.5A | 18W | 68.2×49.8×26.3 | 2Pメガネ | DCプラク | 非防水 | 1.5A | |||
UNIFIVE | UIA336-12 | ACアダプター | AC90~264 | DC12V | 3.0A | 36W | 95.9×43.8×28.5 | 2Pメガネ | DCプラグ | 非防水 | 3A | |||
UNIFIVE | UEC360-1250 | ACアダプター | AC90~264 | DC12V | 5.0A | 60W | 113.5×54×36.3 | 3Pメガネ | DCプラグ | 非防水 | 5A | |||
Ds-Plus | ADP-30WFP | ACアダプター | AC100~240 | DC12V | 2.0A | 25W | 174.6×24.6×16.8 | リード線 | リード線 | 非防水 | 2A | |||
MEANWELL | GST40A12 | ACアダプター | AC90~264 | DC12V | 3.3A | 40W | 125×50×31.5 | 3Pメガネ | DCプラグ | 非防水 | GST40A | |||
MEANWELL | GST60A12 | ACアダプター | AC90~264 | DC12V | 5.0A | 60W | 125×50×31.5 | 3Pメガネ | DCプラグ | 非防水 | GST60A | |||
MEANWELL | LPF60-12 | 電源装置 | AC90~305 | DC12V | 5.0A | 60W | 162.5×43×32 | コード | コード | IP67 | LPF60-12 | |||
MEANWELL | PLC60-12 | 電源装置 | AC90~264 | DC12V | 5.0A | 60W | 181.5×62×35 | 端子台E | 端子台 | 非防水 | PLC60-12 | |||
MEANWELL | XLG-75-12A | 電源装置 | AC100~305 | DC12V | 5.0A | 60W | 140×63×32 | コードE | コード | IP67 | XLG75-12A | |||
MEANWELL | XLG-100-12A | 電源装置 | AC100~305 | DC12V | 8.0A | 96W | 140×63×32 | コードE | コード | IP67 | XLG100-12A | |||
MEANWELL | XLG-150-12A | 電源装置 | AC100~305 | DC12V | 12.5A | 150W | 180×63×35.5 | コードE | コード | IP67 | XLG150-12A |
*LEDライトパネルの特注仕様と在庫について。
(特注仕様)
①サイズの特注・・・最大1200mm×2400mm:SL80・SL70シリーズは1200mm×3000mmまで
②輝度の特注(輝度UP型):LEDチップの挿入を増やします。A4サイズで最大10000ルクス~14000ルクス
③色温度は3000K,4000K,5000K,6500Kでピッチは15mmとなります。
(納 期):通常2週間程度
4.LEDライトパネル使用上の注意と取付方法
使用上の注意
①屋内型は雨のかかる屋外での使用をしないで下さい。防水構造ではありませんので故障の原因となります。
②防水チップ仕様以外は水のかかる場所や湿度の多い場所での使用はしないで下さい。漏電の原因となります。
取付方法について
①付属品の掛け金具での吊式取付の場合、出来るだけ振れ止めをしてください 。
②直接取付の場合は全面フレームを開けてLEDが仕込まれていないフレームに取付穴があります。取付穴を利用して前面よりネジで確実に固定してください。
③注文時の依頼で取付穴の穴開け加工及び電線の出し口の変更が出来ます
*SFR28型・SL80型・SL70型・SH40型・SO100型・SO300型は周囲4方に取付穴があります。
