LEDライトパネルの種類

(LED Light Panel)

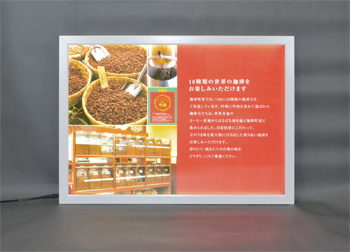

LEDライトパネル(LED Light Panel)

LEDライトパネルはLEDチップの光源を導光板で均一に発光するようにした平面照明パネルです。
弊社のLEDライトパネルは導光板仕様により、光源面の輝度均一度80%以上、光ムラの無い高輝度照明パネルです。
パネルの板面照度は平均3500Lux以上で広告写真(ポスター)などに最適です。
平均寿命50,000時間で5年8ヶ月以上メンテナンスフリーで使用いただけます。
LED(発光ダイオード)は従来の光源に比べて小型で長寿命、電気効率の高い光源です。
寿命も白熱電球や蛍光灯・水銀灯と比べて飛躍的に長く、しかも蛍光灯や水銀灯のように水銀が含まれていません。環境面でも優れた光源です。

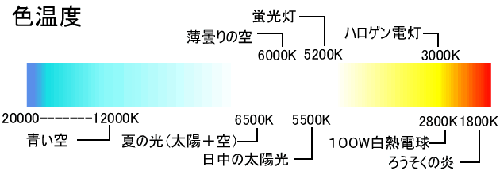

弊社ではLEDライトパネルに使用しております白色LEDチップの色温度は標準白色(昼光色)6000Kの白色ですが、色温度3000kの電球色、色温度4300Kの白色(蛍光灯の白色)や色温度5000kの昼白色への変更もいたします。
LEDチップの演色性は3000K/4300K/5000K/6000KでRA82以上のチップを使用しております。

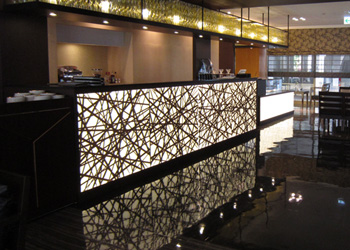

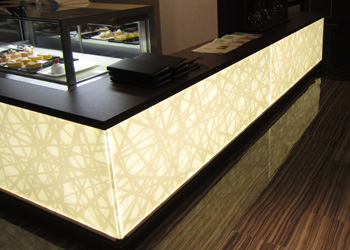

LEDライトシートのバックライト(ホテルレストランカウンター)

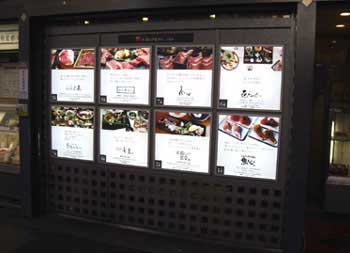

LEDライトパネル 京都あじびるサイン
LEDライトパネルLF31H(クローム)

1.前方4面開閉型(スナップ)片面

SFR23型、SFR28型、LF34HR型はコーナーに1.5R程度のラウンド処理を施しています。(外観仕上げの向上と安全面での対策)

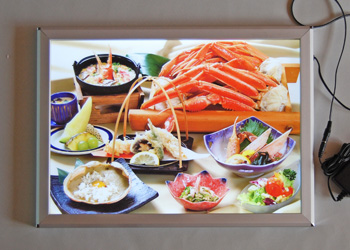

LEDライトパネル

LEDライトパネルA3Gインクジェットメディア
メディア交換はフレーム前面を4方に跳ね上げて交換

LEDライトパネルSFR28

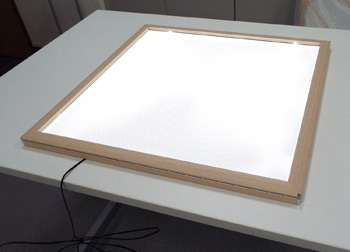

LEDライトパネルSFR28型 枠木目フレーム
メディア交換はフレーム前面を4方に跳ね上げて交換

LEDライトパネルSFR23側面
LEDライトパネルSFR23前面羽根開状態
LEDライトパネル型裏面

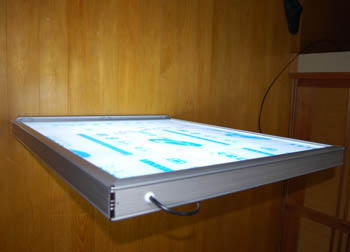

LEDライトパネルSFR23側面配線位置

LEDライトパネルSFR23(標準型)
(側面・裏面・開閉隅・電源側面)

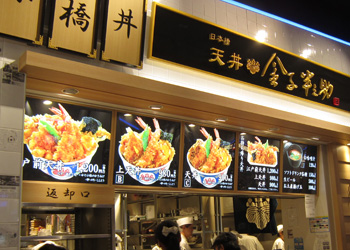

LEDライトパネル

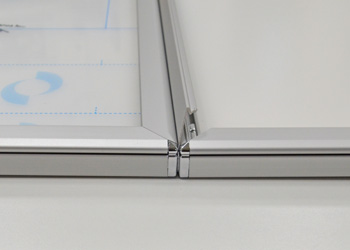

LEDライトパネルSFR23連結使用
(フードコート メニューサイン)

LEDライトパネルSFR23

LEDライトパネルSFR23(突付設置)

LEDライトパネルSFR23

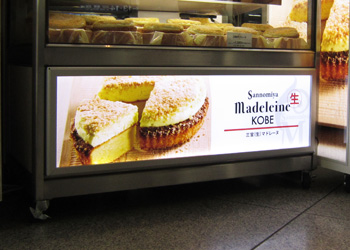

LEDライトパネルSFR23(ケース腰設置)


2.モジュール型(照明パネル型)

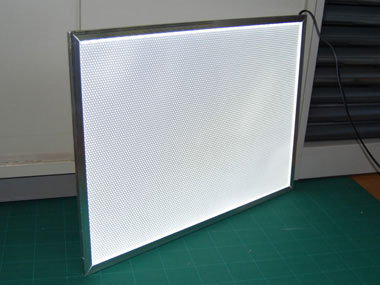

LEDライトパネル  モジュール型8mm点灯時

LEDライトモジュール4S8(厚み8.5mm)

LEDライトパネルモジュール型10mmLDP仕様

LEDライトモジュール4S10-LDP(厚10.5mm)

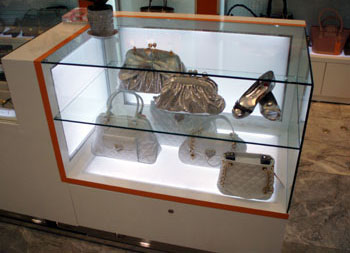

ショーケース平面光源

LEDライトモジュールRGB型

LEDライトモジュール4S10-RGB型

LEDライトモジュール変形

LEDライトモジュール変形

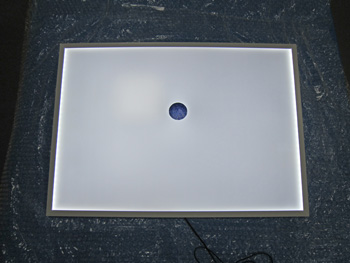

LEDライトモジュール穴アキ

LEDライトモジュール穴アキ

LEDライトモジュール

LEDライトモジュール4S10-LDP
変形LEDライトステージ


3.ライトシート型(照明パネル型)

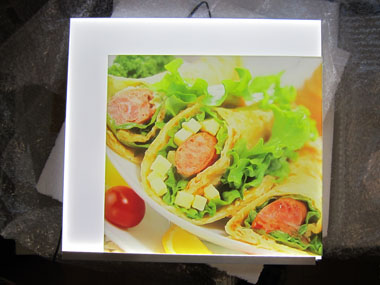

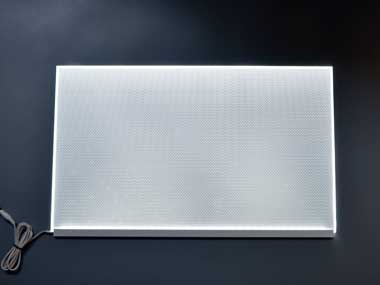

LEDライトシート型

LEDライトシート515x315-L1113-LS8
長手515mmにLEDチップ挿入放熱フレーム

LEDライトシート型

LEDライトシート4S10-LDP
放熱フレームにLEDチップ挿入3方フレーム無

LEDライトシート型

LEDライトシート拡散板仕様(10t)
(バックライト) 長手両側にLEDチップ挿入


4.両面型(DFR50)

LEDライトパネル両面型

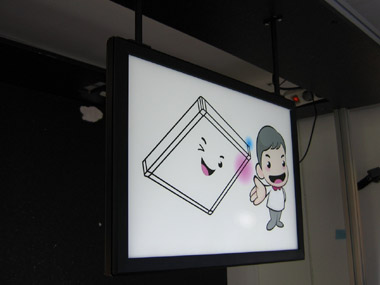

両面型パイプ吊り

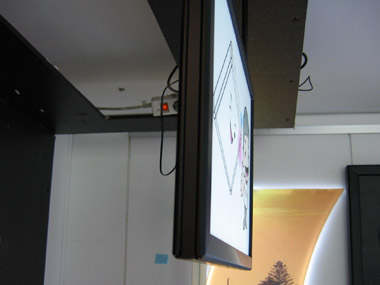

LEDライトパネル両面吊式
LEDライトパネル両面式

5.スタンド型(テーブル置式)

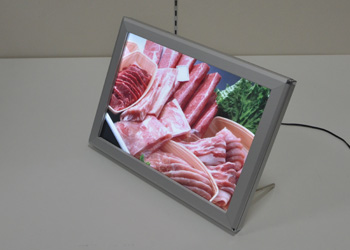

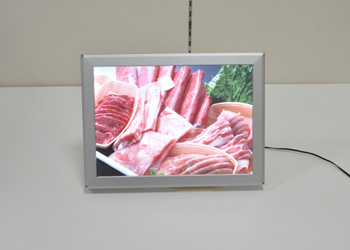

LEDパネルスタンドA3G-L1116-SFR23-STand

LEDパネルスタンド点灯時(横置時)

LLEDパネルスタンドA3G-L1116-SFR23-STand

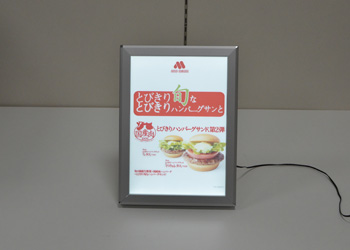

LEDパネルスタンド点灯時(縦置時)

LLEDパネルスタンドA3G-L1116-SFR23-STand

LEDパネルスタンド点灯時(横置時)


6.LEDライトパネルの仕様構造

LEDライトパネルの構造

<導光板式LEDライトパネルの特徴>

  • LEDライトパネルは側光式で、側面より出たLEDの光を高効率の導光板とLGPパターン反射を使って、ムラ無く前面から光が出るようにした製品
  • 経済性:電力消費量が蛍光灯の6分の1以下 ・・・省エネ設計
  • 長寿命:50000時間(蛍光ランプに比べ6倍)
  • 高輝度:高輝度白色LEDチップにより板面3500ルクス以上、最大照度A4サイズで14000ルクス以上
  • 光源面均一の明るさ。パネル面照度均一度は80%以上の均一な明るさでメディアが見やすく美しいバックライトです。

<LEDライトパネルの製品仕様>

  • ACアダプター仕様(PSE):入力AC100V~AC240V 出力DC12V
  • 導光板(厚さ3~5mm):透過率:98% 引張強度:760kg/平方cm 変形温度92~96℃
  • 導光板パターン: 印刷型Dot方式パターン
  • LED chip:色温度6000K(昼光色)・色温度5000K(昼白色)・色温度4300K(白色)・色温度3000K(電球色)。
  • 屋内用フレーム:前面開閉型(アルミニューム)
  • 片面型:幅23mm厚 24mm/幅21mm厚31mm/幅21mm厚34mm/幅35mm厚42mm
  • 両面型:幅23mm厚 50mm
  • 屋外防水型フレーム(扉式鍵付):厚み45mm 幅53mm
  • モジュール型(アルミフレーム一体型):厚み8mm/10mm/8mm:幅13.5mm

<使用上の注意点>

  • LEDライトパネルは導光板を使用しておりますので、光の制御のためにDotパターン印刷を導光板表面に施しています。点灯時に模様のように見えますが、故障ではありません。
  • 光源として使用される場合には、導光板の上に拡散板や乳半の拡散フイルムなどを載せて使用してください。前面のトーメイアクルルを乳半の拡散板に替えての出荷もいたします。
  • 屋外での使用の場合は安全のために防水仕様をお勧めします(別途防水チップ仕様も出来ます)
SHOP購入はこちら

(SHOP購入)


(図面はPDFファイルです。ご自由にお使い下さい。)
下記一覧は抜粋です。LED図面を参照ください。

*4方開き(スナップ式標準幅(SFR23)タイプはコーナー部分をラウンド処理しています。
(コーナーの外観仕上げの美しさとアルミカット面でのケガ防止などの安全面に配慮しています。)
*スナップ式片面:42mm厚・31mm厚・34mm厚・両面:標準幅52mm厚はACアダプター内蔵型も製作できます。

LEDライトパネルSFR23
幅23mm厚24mm
外寸 メディア 内寸
LED
Chip

照度
Lux
消費
電力
図面
標準仕様 壁付仕様
A0 AOG-L2113-SFR23 875×1223 841×1189 829×1177 24 180 14.0kg 3500 43W A0-G A0-GR
A1 A1G-L116-SFR23 628×875 594×841 582×829 24 102 7.6kg 4000 24W A1-G A1-GR
A2 A2G-L2116-SFR23 454×628 420×594 408×582 24 48 4.4kg 4000 12W A2-G A2-GR
A3 A3G-L1116-SFR23 331×454 297×420 285×408 24 24 2.2kg 3300 6W A3-G A3-GR
A4 A4G-L1116-SFR23 244×331 210×297 198×285 24 12 1.5kg 3500 3W A4-G A4-GR
B0 B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 24 216 20.0kg 3000 52W B0-G B0-GR
B1 B1G-L2113-SFR23 762×1064 728×1030 716×1018 24 156 10.9kg 4000 36W B1-G B1-GR
B2 B2G-L2113-SFR23 549×762 515×728 503×716 24 78 6.1kg 4000 19W B2-G B2-GR
B3 B3G-L1113-SFR23 398×549 364×515 352×503 24 39 3.6kg 3500 9W B3-G B3-GR
B4 B4G-L1113-SFR23 291×398 257×364 245×352 24 18 2.3kg 3500 5W B4-G B4-GR
B5 B5G-*L1116-SFR23 216×291 182×257 170×245 24 12 1.4kg 3500 3W B5-G B5-GR
900*300-L1116-SFR23 900×300 866×266 854×254 24 51 2.4kg 3500 12W 900*300 900*300R
1200*300-L1116-SFR23 1200×300 1166×266 1154×254 24 69 3.1kg 3500 17W 1200*300 1200*300R
1500*300-L1116-SFR23 1500×300 1466×266 1454×254 24 87 3.8kg 3500 21W 1500*300 1500*300R
1800*300-L1116-SFR23 1800×300 1766×266 1754×254 24 105 4.5kg 3500 25W 1800*300 1800*300R
1200*800-L2113-SFR23 1200×800 1166×766 1154×754 24 174 15.0 3500 42W 1200*800 1200*800R
1200*900-L2113-SFR23 1200×900 1166×866 1154×854 24 174 16.6 3000 42W 1200*900 1200*900R
1800*900-L2113-SFR23 1800×900 1766×866 1754×854 24 264 24.8 3000 63W 1800*900 1800*900R
LEDライトパネルSF35
幅37mm厚42mm
フレーム外寸 メディア寸法 フレーム内寸
LED
Chip

照度
Lux
消費
電力
PDF図面
側面配線 裏面配線
1200*800-L2113-SF35 1200×800 1166×766 1126×726 42 174 15.1kg 2800 42W 1280*800-35 1200*800-35R
1200*900-L2113-SF35 1200×900 1166×866 1126×826 42 174 16.7kg 3500 42W 1200*900-35 1200*900-35R
1800*900-L2113-SF35 1800×900 1766×866 1726×826 42 264 25.0kg 3000 63W 1800*900-35 1800*900-35R
2400*900-L2113-SF35 2400×900 2366×866 2326×826 42 354 32.5kg 3000 85W 2400*900-35 2400*900-35R
1000*1000-L2113-SF35 1000×1000 966×966 926×926 42 144 15.6kg 2600 35W 1000*1000-35 1000*1000-35R
1500*1000-L2113-SF35 1500×1000 1466×966 1426×926 42 222 22.7kg 2600 53W 1500*1000-35 1500*1000-35R
2000*1000-L2113-SF35 2000×1000 1966×966 1926×926 42 294 30.1kg 2600 71W 2000*1000-35 2000*1000-35R
1200*1200-L2113-SF35 1200×1200 1166×1166 1126×1126 42 174 21.5kg> 2100 42W 1200*1200-35 1200*1200-35R
1800*1200-L2113-SF35 1800×1200 1766×1166 1726×1126 42 264 32.1kg 2100 63W 1800*1200-35 1800*1200-35R
2400*1200-L2113-SF35 2400×1200 2366×1166 2326×1126 42 354 41.8kg 2100 85W 2400*1200-35 2400*1200-35R
LEDライトモジュール4S8
幅13.5mm厚8.5mm
外寸 内寸
LED
Chip

照度
Lux
消費
電力
4S8図面
  1800*1000-L2113-4S8 1800×1000   1773×973 8.5 264 14.5kg 2600 63W 1800*1000-4S8
1200*800-L2113-4S8 1200×800 1173×973 8.5 174 7.8kg 3500 42W 1200*800-4S8
1000*700-L2113-4S8 1000×700 973×973 8.5 144 5.8kg 4000 35W 1000*700-4S8
A1 A1-L2116-4S8 841×594 814×567 8.5 96 3.9kg 4000 23W A1-4S8
600*600-L2116-4S8 600×600 573×573 8.5 66 3.1kg 3600 16W 600*600-4S8
B2 B2-L2113-4S8 728×515 701×488 8.5 66 3.2kg 4000 16W B2-4S8
700*500-L2116-4S8 700×500 673×473 8.5 78 3.0kg 4000 19W 700*500-4S8
500*500-L2116-4S8 500×500 473×473 8.5 54 2.2kg 4000 13W 500*500-4S8
A2 A2-L2116-4S8 594×420 567×393 8.5 48 2.0kg 4000 12W A2-4S8
400*600-L2116-4S8 400×600 373×573 8.5 42 2.1kg 3600 10W 400*600-4S8
>B3 B3-L1113-4S8 515×364 488×337 8.5 33 1.5kg 3500> 8W B3-4S8
1500*300-L1116-4S8 1500×300 1473×273 8.5 87 3.8kg 3500 21W 1500*300-4S8
1200*300-L1116-4S8 1200×300   11733×273 8.5 69 3.1kg 3500 17W 1200*300-4S8
A3 A3-L1116-4S8 420×297 393×270 8.5 24 1.1kg 3300 6W A3-4S8
A4 A4-L1116-4S8 297×210 270×183 8.5 9 0.7kg 3500 2W A4-4S8
LEDライトモジュール4S10
幅13.5mm厚10.5mm
外寸 内寸
LED
Chip

照度
Lux
消費
電力
4S10図面
1800*1000-L2113-4S10-LDP 1800×1000 1773×973 10.5 264 14.5kg 2600 63W 1800*1000-4S10-LDP
1200*800-L2113-4S10-LDP 1200×800 1173×773 10.5 174 7.8kg 3500 42W 1200*800-4S10-LDP
1000*700-L2113-4S10-LDP 1000×700 973×673 10.5 144 5.8kg 4000 35W 1000*700-4S10-LDP
600*600-L2116-4S10-LDP 600×600 573×573 10.5 66 3.1kg 3600 16W 600*600-4S10-LDP
700*500-L2116-4S10-LDP 700×500 673×473 10.5 78 3.0kg 4000 19W 700*500-4S10-LDP
500*500-L2116-4S10-LDP 500×500 473×473 10.5 54 2.2kg 4000 13W 500*500-4S10-LDP
400*600-L2116-4S10-LDP 400×600 >373×573 10.5 42 2.1kg 3600 10W> 400*600-4S10-LDP
1500*300-L1116-4S10-LDP 1500×300 1473×273 10.5 <87 3.8kg 3500 21W 1500*300-4S10-LDP
1200*300-L1116-4S10-LDP 1200×300   1173×273 10.5 69 3.1kg 3500 17W 1200*300-4S10-LDP
A4 A4-L1116-4S10-LDP 297×210 270×183 10.5 9 0.9kg 3500 2W A4-4S10-LDP
LEDライトモジュール4D8
幅13.5mm厚8.5mm両面
外寸 内寸
LED
Chip

照度
Lux
消費
電力
4D8図面
850*570-L2116-4D8 850×570   823×543 8 96 4.2kg 2500 23W A1-4D8
B2-L2113-4D8 728×515   701×488 8 72 3.2kg 2600 17W B2-4D8
A2-L2116-4D8 594×420   567×393 8 48 2.2kg 2500 12W A2-4D8
B3-L1113-4D8 515×364   488×337 8 36 1.7kg 2600 9W B3-4D8
A3-L1116-4D8 420×297   393×270 8 24 1.3kg 2500 6W A3-4D8
A4-L1116-4D8 297×210   270×183 8 9 0.8kg 2500 2W A4-4D8

<LEDライトパネルの製品内容>

  • 弊社のLEDライトパネルは画面のメディア製作で、すぐに使用できます。(インクジェットメディアも製作いたします。)
  • LEDチップは:色温度3000K:4300K:5000K:6000KとRGBチップ使用
  • ACアダプターはUNIFIVE製などのPSE△マーク付き
  • 電源装置:PSE△マーク付き製品を厳選。(コーセル製及びMEAN WELL製を使用)

<LEDライトパネルの仕様・納期>

  • サイズの特注・・・200mm×200mmサイズから最大2400mm×1200mmまで、ご希望サイズで製作
  • 輝度UPの特注・・・最大A4サイズで板面照度14,000ルクス以上
  • LEDチップの色温度:昼光色(標準白色)6000K・昼白色5000K・白色(蛍光灯白色)4300K・電球色3000K・カラーRGBチップで製作
  • 製作納期は受注後通常10日間で出荷いたします。

7.使用上の注意取付方法

<LEDライトパネルの取付方法と使用上の注意>

  • 壁面取付は前面の羽根を開いて取付穴を利用して取付ます。取付穴以外での取付は故障の原因となりますので、ご注意ください。
  • 付属品の掛け金具での取付をする場合、出来るだけ振れ止めをしてください 。掛け金具を利用して吊式での取付が出来ます。
  • 屋外で使用は屋外用を使用してください。屋内用は防水構造ではありません漏電の原因となります。
  • 雨の当たる場所や湿度の多い場所、結露し易い場所での使用には安全のために防水チップ仕様をお勧めいたします。
  • インクジェットメディアは乳白ベースの電飾用インクジェットメディアをお使いください。コルトンフイルムなどトーメイメディアの場合にはコルトン仕様の製品をお求めください。
